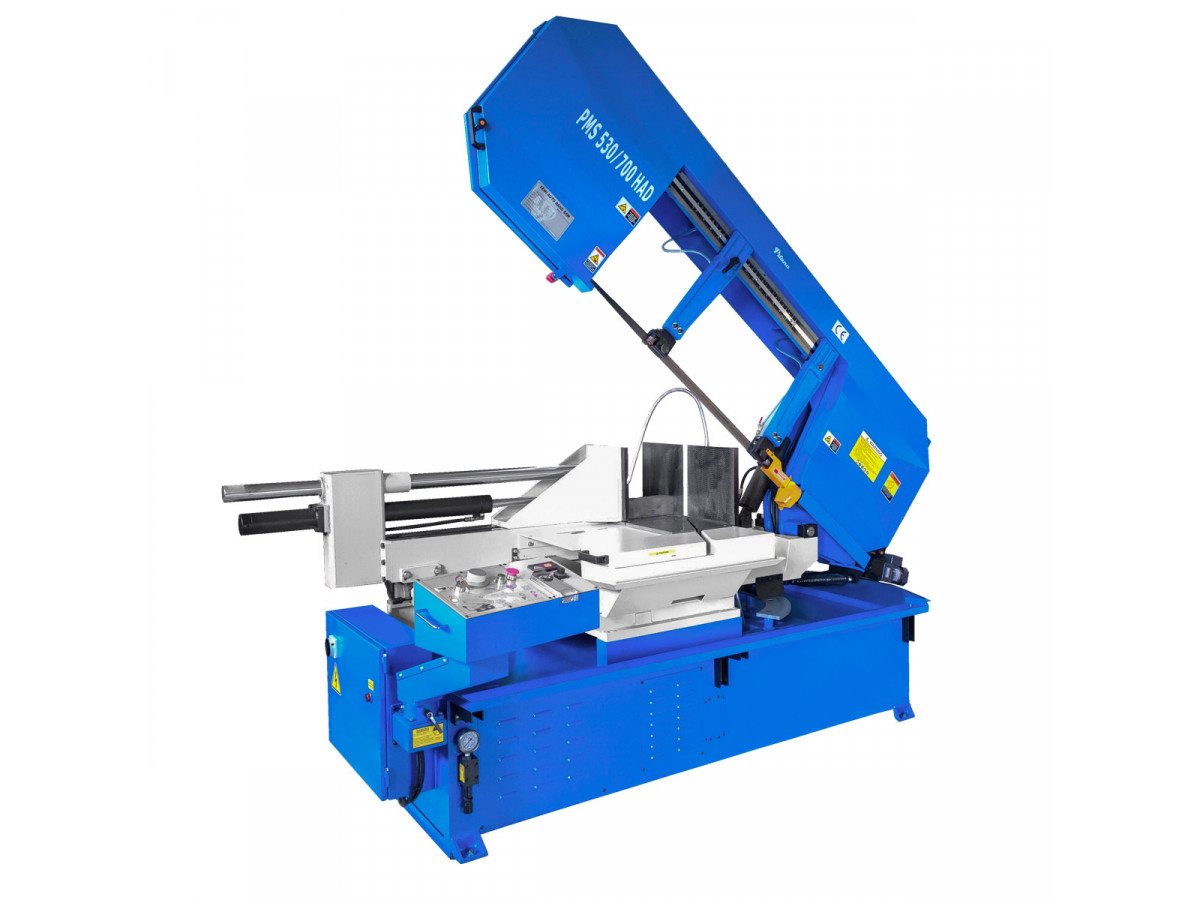

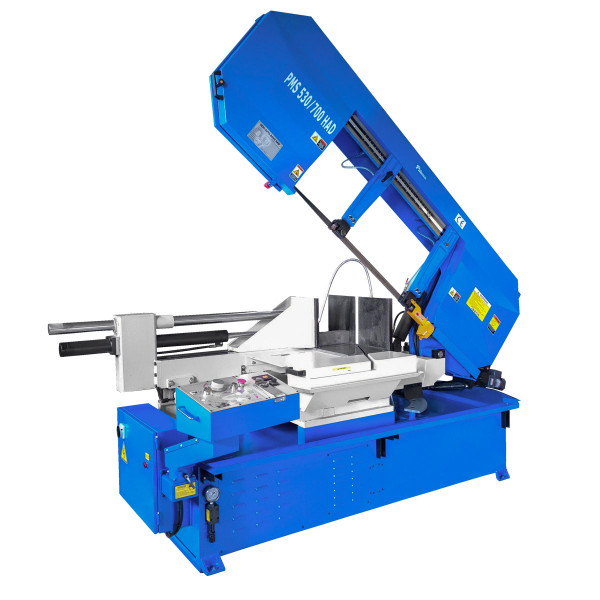

Pásová píla na kov PMS 530/700 HAD Pilana
Pásová píla na kov PMS 530/700 HAD Pilana

Pásová píla na kov PMS 530/700 HAD Pilana

Poloautomatická pásová píla PMS 530/700 HAD je určená pre rezanie plných materiálov, profilov a rúr. Píla umožňuje rezanie na kolmo alebo pod uhlom na jednu stranu do 60 °, na druhú do 45 °. Pohyb ramena píly upevneného na otočnom kĺbe ovládaný hydraulicky.

PMS530700HAD
29 900,40 €

24 917,00 bez DPH

Na objednávku / dotaz
Opýtajte sa nás na termín dodania pred tým než objednáte tovar

  • Dotaz na zboží
  • Dotaz na zboží

    * Povinná pole

    Odpovíme vám co nejdříve, zpravidla během pár hodin.

    Odesláním formuláře souhlasíte se zpracováním osobních údajů (číst)

    Zavřít nebo



    Pásová píla na kov PMS 530/700 HAD patrí do kategórie poloautomatických píl. Pohyb ramena pri rezaní aj vracaní späť do východiskovej polohy je riadený hydraulickým valcom. Na ovládacom paneli je možné ľahko nastaviť maximálny zdvih ramena, ktorý riadi priebeh poloautomatického cyklu. Poloautomatický cyklus zaisťuje po dorezaný materiálu automatický zdvih ramena do nastavenej polohy a uvoľnenie hydraulického zveráku obrobku. Posun materiálu zaisťuje obsluha stroja. Rozsah Rozsah uhlového rezania je 60 °. Rýchlosť pílového pásu možno plynulo nastaviť pomocou variátora. Aktuálne reznú rýchlosť pásu vidí obsluha na digitálnom displeji. Štandardným vybavením tejto pásové píly na kov je hydraulické napínanie pílového pásu. Pomocou otočného ovládacieho panelu možno vykonať všetky potrebné nastavenia rezného procesu.

    Plne poloautomatická pásová píla

    reže aj plnú legovanú oceľ, to je PMS 530/700 HAD.

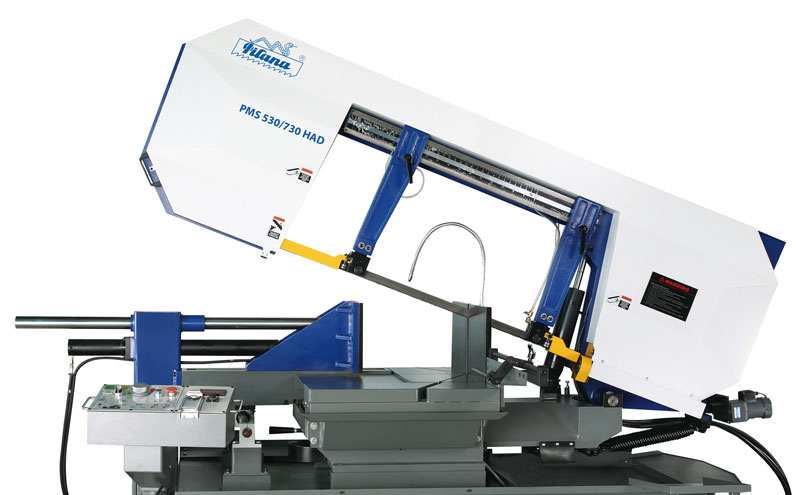

    Poloautomatická pásová píla PMS 530/700 HAD

    Plno poloautomatická pásová píla z bezkonkurenčnou tuhosťou, ktorá sa odvíja od celkovej hmotnosti stroja. Veľká tuhosť konštrukcie a z toho vyplývajúca životnosť pílových pásov radí túto pásovú pílu do najvyššej triedy v kategórií kĺbový poloautomat. Na píle možno bez problémov rezať aj plnú legovanú oceľ až do priemeru 530 mm a dĺžky 700 mm. Plynulá regulácia otáčok je zaistená mechanickým variátorom, kde možno vidieť aktuálnu reznú rýchlosť na digitálnom displeji ramena píly.

    Ovládacie prvky sú umiestnené na otočnom ovládacom paneli pre individuálne nastavenie. Jedná sa o osvedčený typ pásovej píly so skvelou dostupnosťou náhradných dielov aj po desiatich rokoch prevádzky, takže sa na stroj môžete spoľahnúť aj po dlhej dobe prevádzky. Strojová pásová píla PMS 530/700 HAD je vhodná aj do dielní a prevádzok s nepretržitou prevádzkou, kde je kladený veľký dôraz na kvalitu, spoľahlivosť a životnosť strojov.

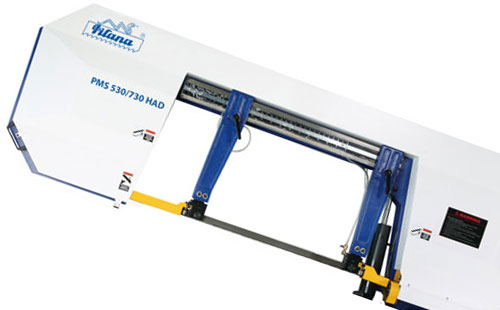

    Rameno pásovej píly

    Rameno pásovej píly

    Robustné oceľové rameno s veľkými obežnými kolesami pre čo najmenší uhol lomu pílového pásu. Pílový pás má šírku 41 mm a dĺžku 5330 mm, čo znižuje rotáciu pílového pásu ku karbidovým vodiacim kameňom, Vodiace lišty sú umiestnené na rybinovej drážke pre rýchle a pevné nastavenie. Emulzné chladenie je vyvedené do vodiacich kociek pre čo najefektivnejšie chladenie. Napínanie pílového pásu je hydraulické pre ľahkú a rýchlu výmenu pílového pásu. Čistiaca kefka má vlastný elektrický pohon.

    Karbidové vedenie pílového pásu

    Karbidové vedenie pílového pásu

    Karbidové vedenie má na jednej strane drážky pre rozvod chladiacej kvapaliny, čo výrazne zvyšuje oteruvzdornosť karbidov a celkovo predlžuje ich životnosť. Chladenie je vyvedené do vodiacich kociek pre čo najvyššiu účinnosť.

    Karbidové vedenie pílového pásu

    Motor a prevodovka

    Motor s výkonom 5,7 kW je spojený s prevodovkou klinovým remeňom, kde sa nachádza variátor pre plynulú reguláciu otáčok pílového pásu. Variátor je veľmi spoľahlivé mechanické zariadenie pre nastavenie reznej rýchlosti.

    Nahrádza zložitý a drahý frekvenčný menič, čo zvyšuje spoľahlivosť hlavne v ťažkých prašných prevádzkach. Ďalšou výhodou je lepšia odolnosť tohto systému na výkyvy okolitých teplôt (nevykurované haly apod.)

    Motor a prevodovka píly
    Ovládací panel pásovej píly

    Ovládací panel

    Praktický ovládací panel s kompletnou diagnostikou stavu pásovej píly pomocou led diód. Tlačidlá majú krytie pred vniknutím kvapaliny rovnako ako celý panel, čo je veľká výhoda pred konkurenčnými ovládacími panelmi so štandardnými tlačidlami, ktoré sú náchylné k opotrebovaniu a nespoľahlivosti pri dlhodobom používaní. Na paneli nájdete nákres píly, kde sú informačné led diódy pre jednotlivé časti stroja, podľa ktorých možno presne určiť aktuálny stav celého stroja.

    Ovládací panel pásovej píly

    Upínanie materiálu

    Hydraulické upínanie s veľkým rozsahom až do 700 mm. Čeľuste zveráka sú vyrobené zo silnej frézovanej železnej platne so špeciálnymi drážkami proti prekĺznutiu kruhových prierezov deleného materiálu.

    Oceľová vymeniteľná čeľusť zveráka je černená pre lepšiu odolnosť proti prípadnej oxidácií. Teleso zveráka zabraňuje zanášaniu zveráka železnými šponami.

    Upínanie materiálu píly
    Nastavení řezání úkosů

    Rezanie úkosov

    Poloautomatická píla má jednoduché nastavenie ramena do uhla pomocou ručnej zaisťovacej páky na ľavú stranu i pravú stranu až do uhla 60°, kde možno rezať maximálne do Ø335 mm.
    Pri nastavení ramena do uhla 45° možno rezať až do Ø490 mm.

    Nastavení řezání úkosů

    Príslušenstvo k píle PMS 530/700 HAD

    K poloautomatickej pásovej píle PMS 460/600 HAD možno dokúpiť dva druhy dopravníkov. Tie ktoré sa pripevňujú priamo ku stroju. Zadný dopravník má 2000 mm a možno ho napojovať na seba do požadovanej dĺžky. Predný dopravník má dĺžku 3000 mm a mechanický doraz pre nastavenie dĺžok rezu.

    Technické parametre píly:

    Napätie: 400 V
    Motor: 5,7 kW
    Rozmer pásu: 6060 x 41 x 1,3 mm
    Rýchlosť pásu: 20 - 85 m/min.
    Maximálny rezný priemer: 530 mm
    Rozmery stroja: 3270 x 1090 x 1990 mm
    Hmotnosť stroja: 1880 kg
    Hmotnosť balenia: 2010 kg

    Maximálne rozmery rezaného materiálu:

    ico-kulaty.svg Profil guľatýico-ctverec.svg Profil štvorcový Profil obdľžnikový
    530 mm530 x 530 mm700 x 335 mm
    45°490 mm435 x 435 mm500 x 300 mm
    60°335 mm320 x 320 mm400 x 305 mm
    45°(L)480 mm435 x 435 mm480 x 300 mm
    60°(L)335 mm320 x 320 mm400 x 305 mm
    Napätie
    400 V
    Výkon motora
    5700 W
    Rozmery pílového pásu
    6060 x 41 x 1,3 mm
    Rýchlosť pílového pásu
    20 - 85 m/min
    Max. rezný priemer
    530 mm
    Max. rezný uhol
    60°
    60°(L)
    Typ pily
    Pásové
    Typ pohonu
    Elektrické
    Hmotnosť stroja
    1880 kg
