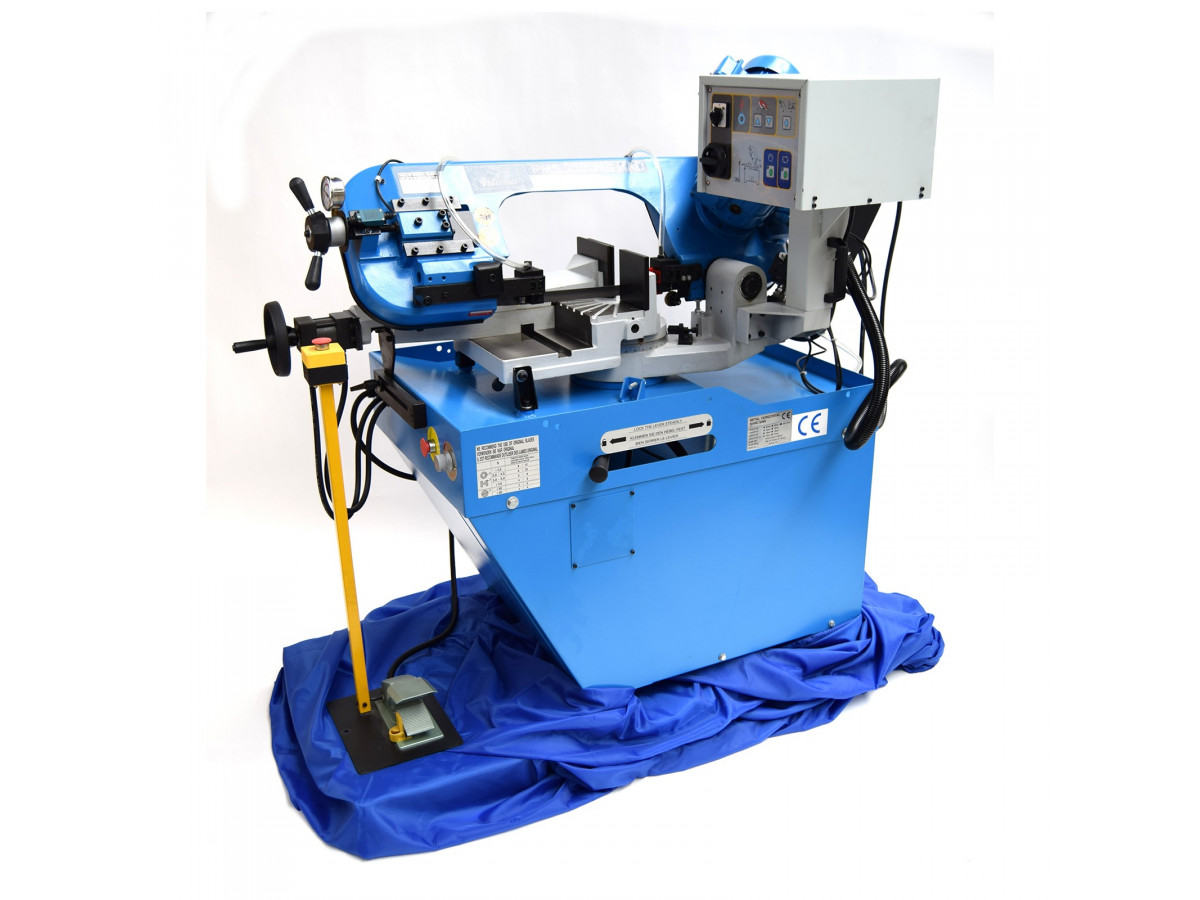

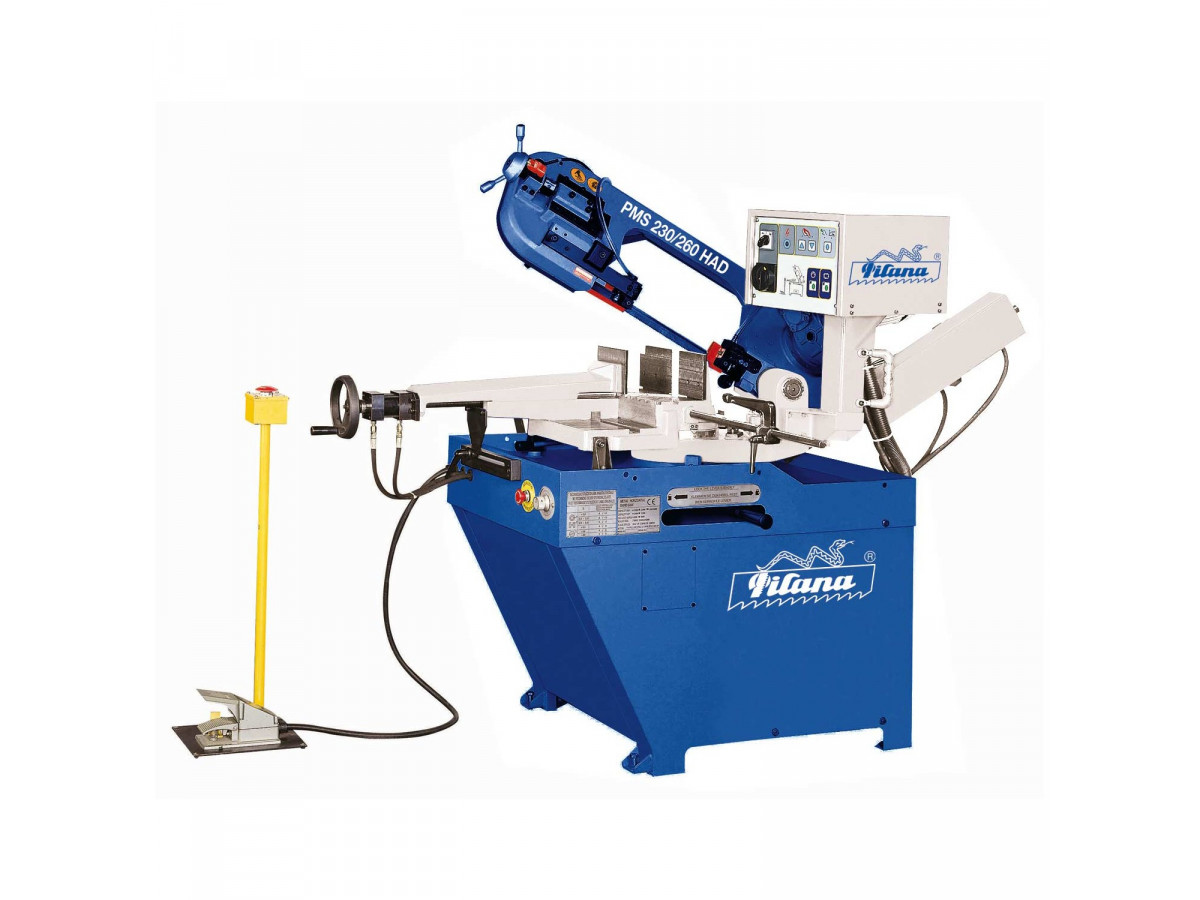

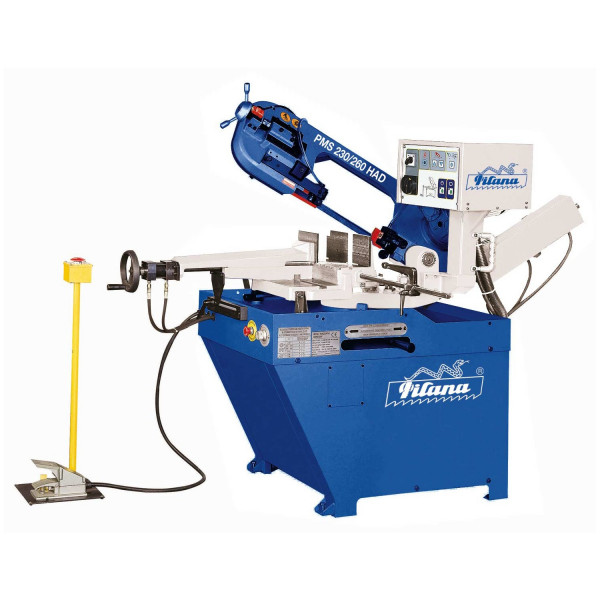

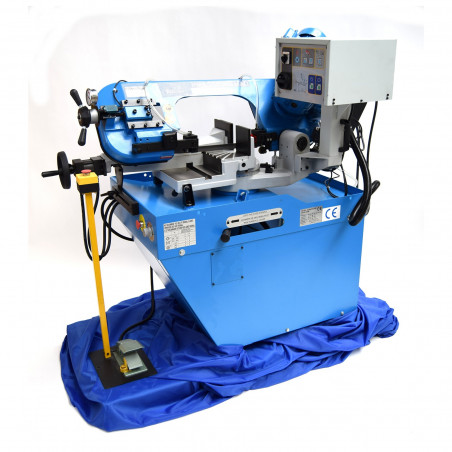

Poloautomatická pásová píla PMS 230/260 HAD je určená pre rezanie plných materiálov, profilov a trubiek. Píla umožňuje rezanie na kolmo alebo pod uhlom na jednu stranu do 60°, na druhú do 45°.

Kód PMS230260HAD

5 498,40 €

4 582,00 bez DPH

Na objednávku / dotaz

Opýtajte sa nás na termín dodania pred tým než objednáte tovar

Dotaz na zboží

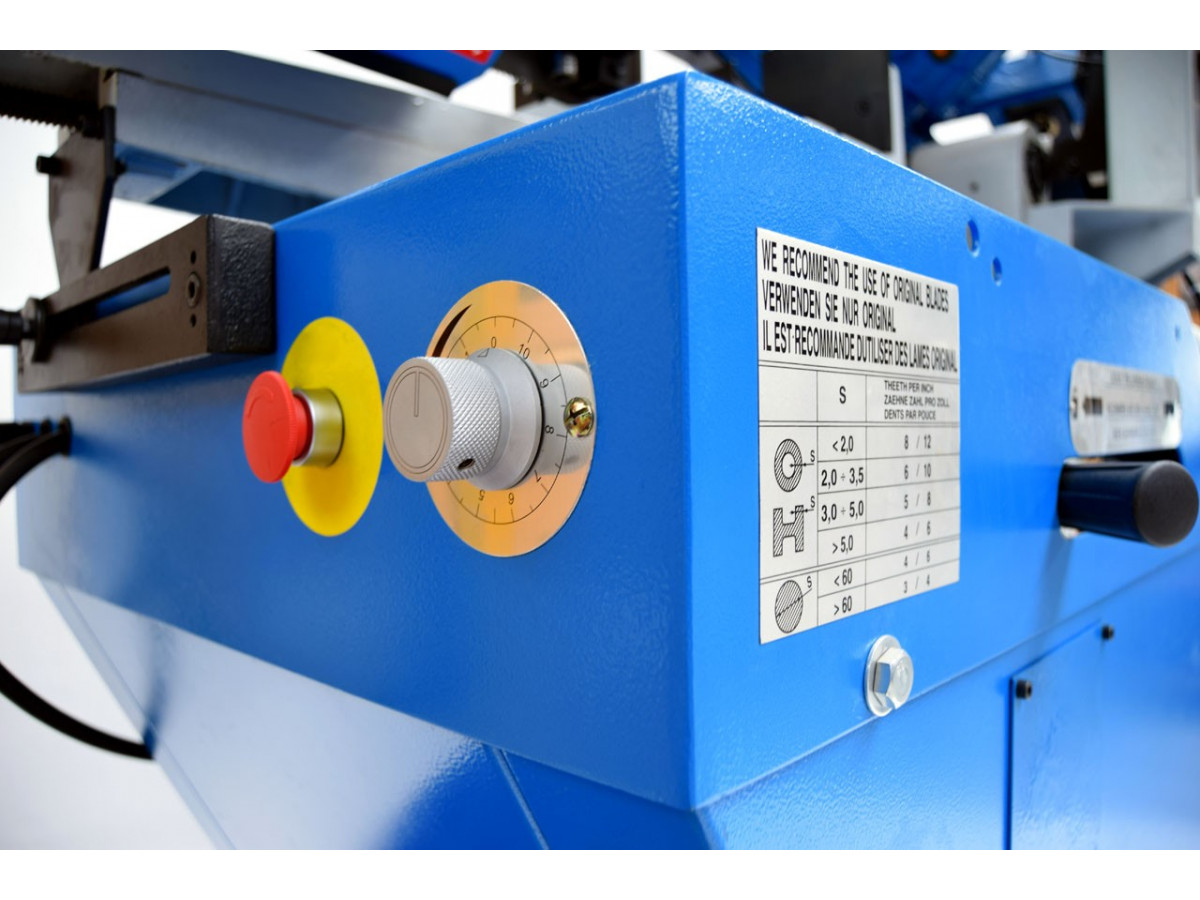

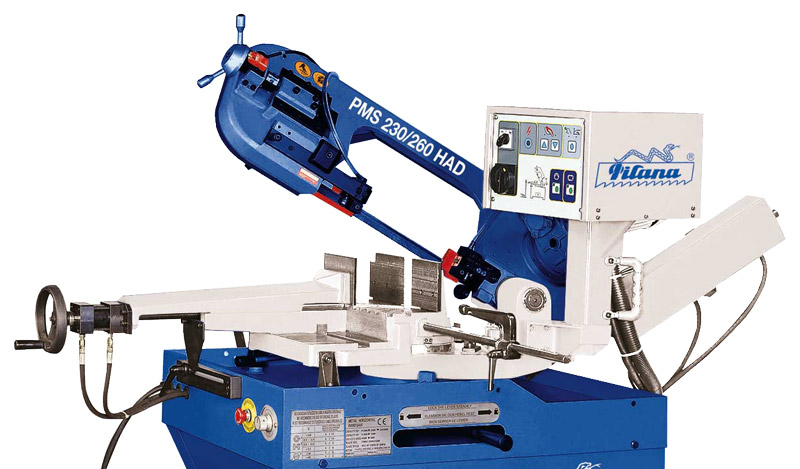

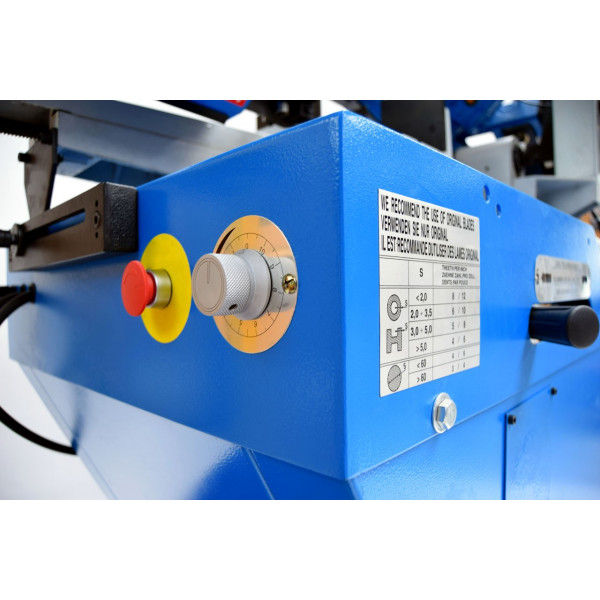

Poloautomatická pásová píla pre delenie plných materiálov, profilov a rúr. Na píle je možné rezanie na kolmo alebo pod uhlom na jednu stranu do 45°, na druhú do 60°. Hydraulicky ovládaný pohyb ramena píly upevneného na otočnom kĺbe. Poloautomatický cyklus: akonáhle píla dorez materiál, rameno sa zdvihne do vopred nastavenej výšky a otvorí sa zverák. Po nastavení materiál na vami požadovanej polohy, sa cyklus zapne stlačením ručného alebo nožného spínača. Rýchlosť posuvu píly možno ľahko meniť v priebehu rezu v rozmedzí od 1-10 (kde 10 stupeň je rýchloposuv). Štandardným vybavením tejto píly je tiež chladené, ktoré vedie priamo do vodiacich kociek. Ďalej ukazovateľ napnutie pílového pásu.

Poloautomatická pásová píla

pre vyššiu efektivitu procesu delenia, to je PMS 230/260 HAD.

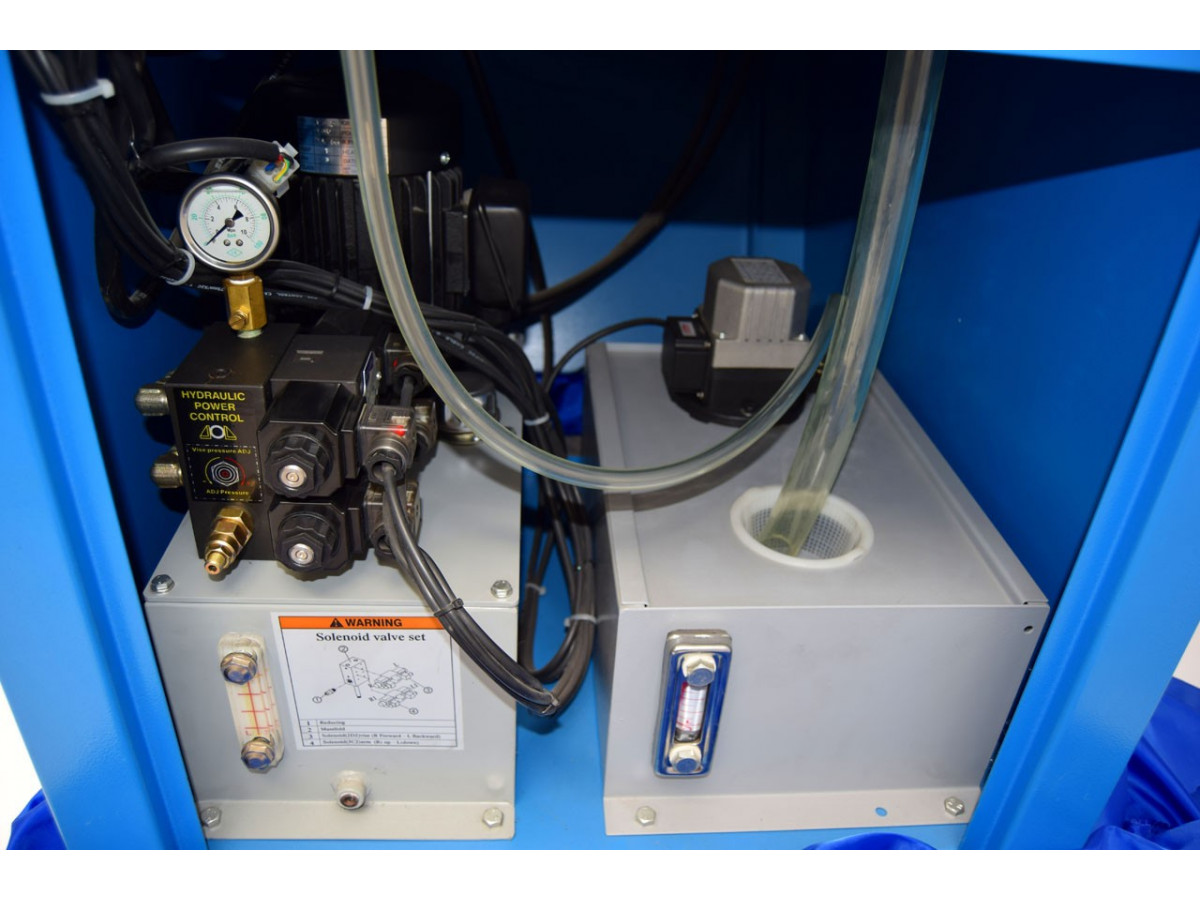

Poloautomatická pásová pila s celistvým poloautomatickým cyklom, kde je riadené hydraulikou nielen rameno píly, ale aj upínanie a otváranie zveráka.

Vďaka týmto vlastnostiam možno zefektívniť deliaci proces vo vašej dielni, keď obsluha píly len nameria materiál pomocou dorazu alebo laserovej rysky a spustí poloautomatický cyklus pásovej píly, ktorý končí vysunutím ramena nad rezaný materiál a uvoľnením zovretia rezaného materiálu.

Tieto stroje vychádzajú z najvyššej triedy pásových píl SAD, kde majú spoločných viac ako 80% dielov. Na strojovú pásovú pílu HAD je 24 mesačná záruka, čo je veľká konkurenčná výhoda a známka kvality. Na píle možno deliť konštrukčnú oceľ aj legovanú oceľ v rôznej profilácií do maximálnej hrúbky 1 mm vrátane plných tyčí až do priemeru 230 mm, ďalej možno využiť prídavné príslušenstvo pre rezanie viacerých tyčí naraz.

Konštrukcia stroja je odsvedčená a nemenná, čo zaisťuje stabilné dodávky všetkých komponentov stroja aj po desiatich rokoch prevádzky. Ak hľadáte pásovú pílu, na ktorú sa môžete spoľahnúť v každej situácií, tak model HAD je tou najlepšou voľbou.

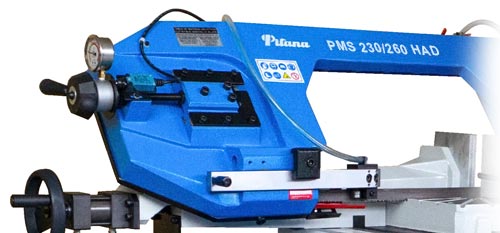

Rameno pásovej píly

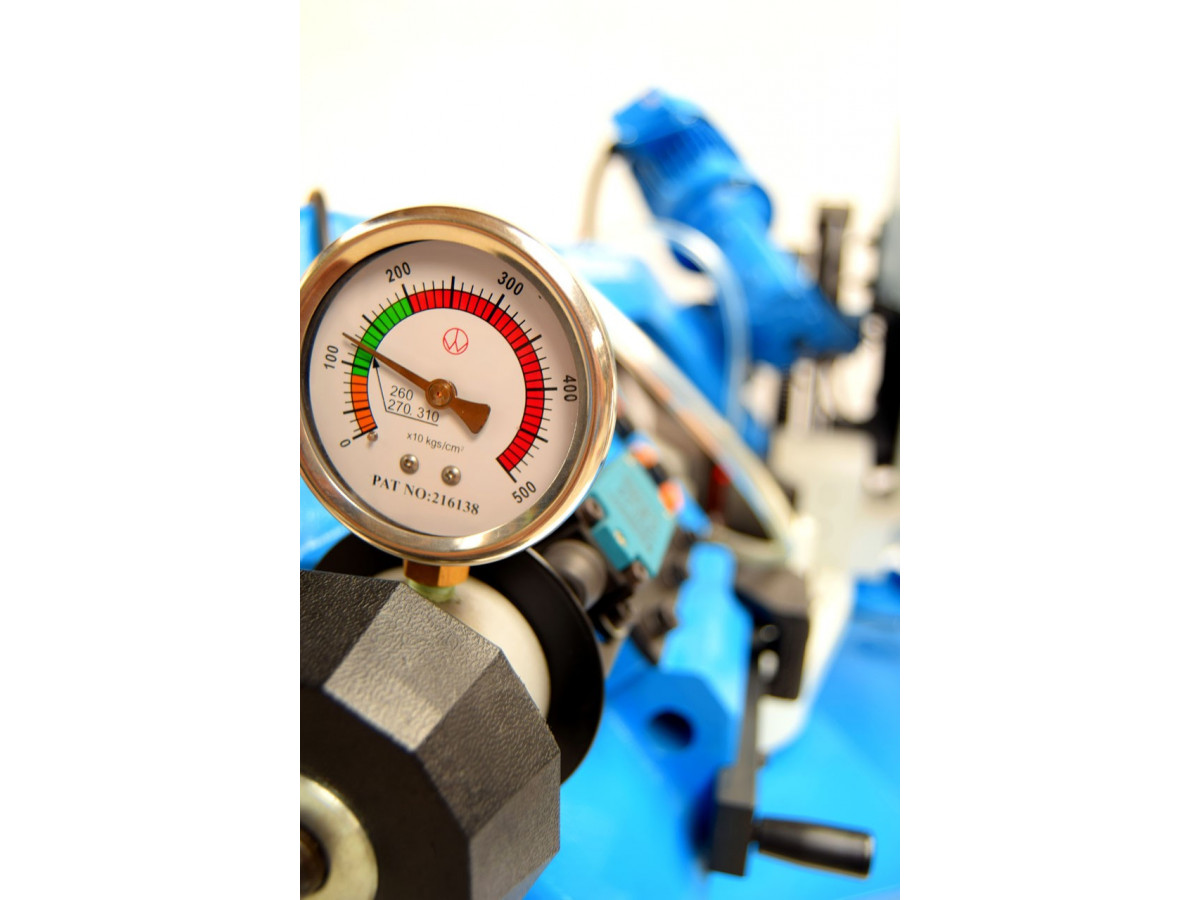

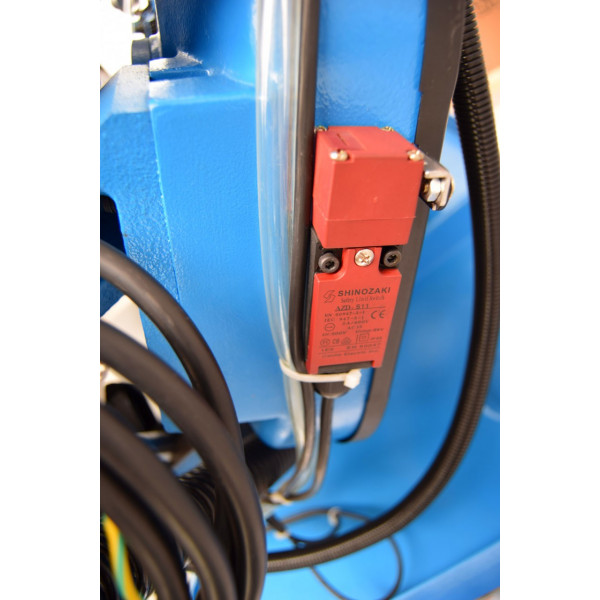

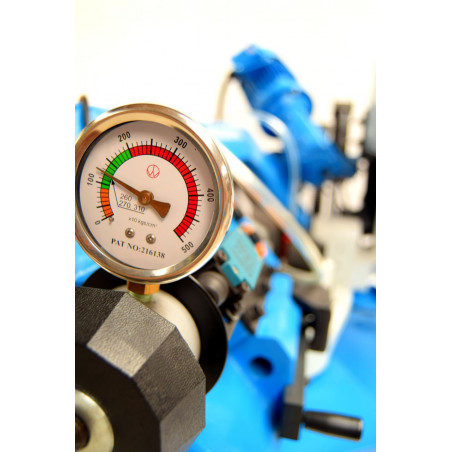

Rameno píly je jeden celistvý odliaty kus liatiny, čo je pri kĺbových pílach najlepšie možné riešenie. Liatina vďaka svojim mechanickým vlastnostiam výborne absorbuje mikro-vibrácie, ktoré vznikajú pri každom delení pílovým pásom. Celková konštrukcia ramena teda zvyšuje životnosť pílového pásu, pretože elimináciou mikro-vibrácií dôjde ku zníženiu trenia medzí HSS zubom pílového pásu a rezanou oceľou. Robustné rameno píly je usadené na kĺbe s nezničiteľnými kužeľovými ložiskami. Jeho vyváženie je prispôsobené tak, aby obsluhe stačilo vyvinúť len málo sily pre jeho zdvihnutie aj bez pomoci proti vratných pružín pre ručné rezanie. Liatinové rameno píly je vybavené ukazovateľom napnutia pásov s automatickou detekciou pretrhnutého pásu.

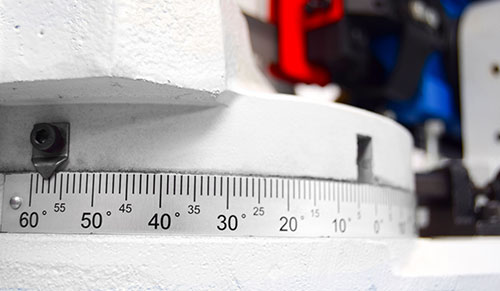

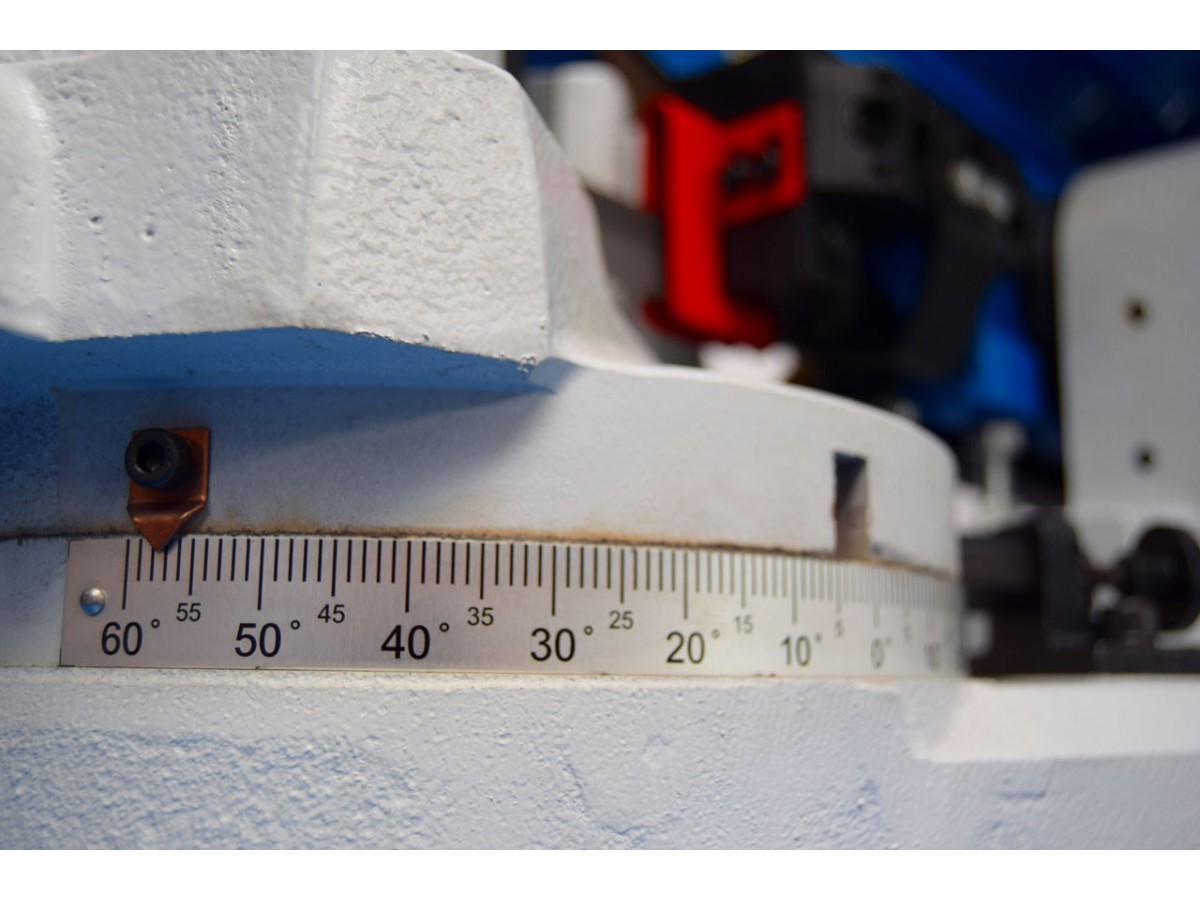

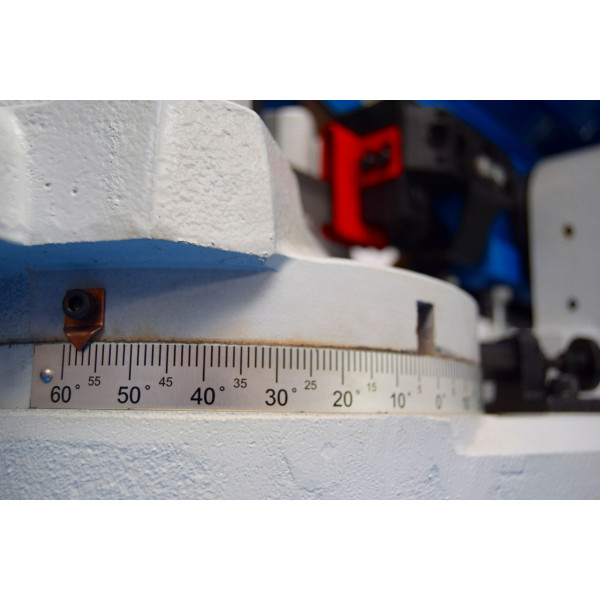

Rezanie úkosov

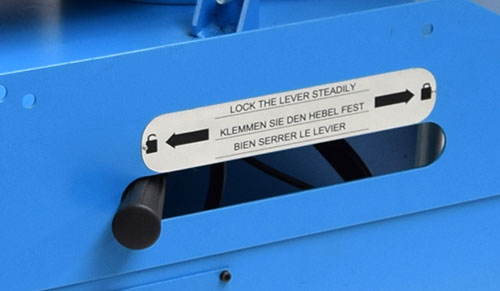

Gravitačná pásová píla má jednoduché nastavenie ramena
do uhla pomocou ručnej zaisťovacej páky.
Na ľavú stranu až do uhla 60°, kde možno rezať maximálne do Ø90 mm.
Pri nastavení ramena do uhla 45° možno rezať až do Ø150 mm.

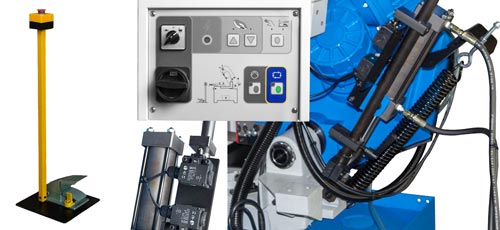

Poloautomatický cyklus rezania

Stačí ručne a jednoducho nastaviť maximálny zdvih ramena na hydraulickom valci, potom pomocou ručného kolesa na zveráku dopraviť čeľusť kúsok od rezanému materiálu a spustiť celý poloautomatický cyklus pomocou tlačidla na ovládacom paneli. Zverák v riadenom procese zovrie delený materiál, spustí beh pílového pásu a začne tlačiť rameno do rezu podľa nastaveného posuvu. Po dorezaní materiálu sa vypne pílový pás, rameno píly sa vysúva do nastavenej maximálnej pozície a čeľuste zveráka uvoľňujú upnutie materiálu vo vzdialenosti asi 15mm. Píla čaká na ďalšie spustenie riadeného poloautomatického cyklu. Popísaný riadený cyklus možno využívať aj pre uhlové rezy na ľavú aj pravú stanu.

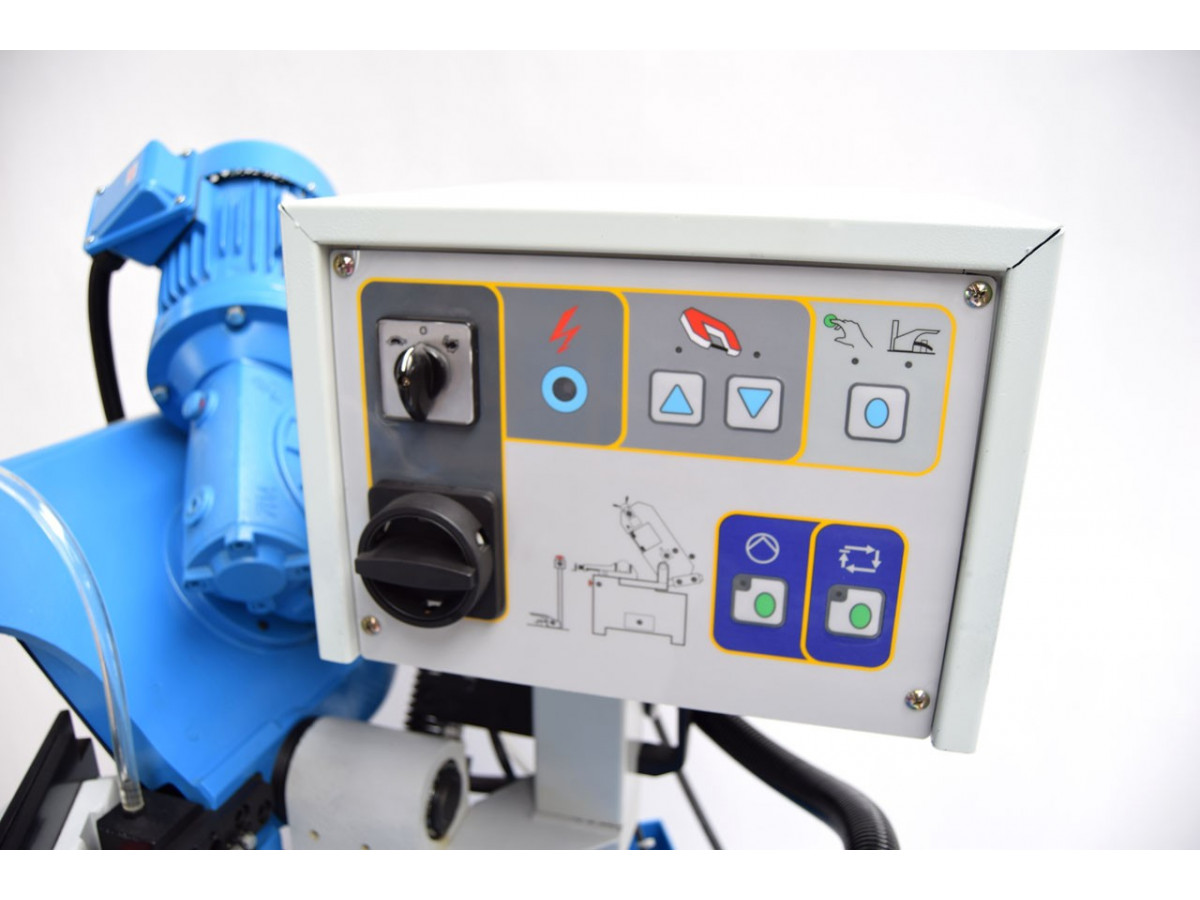

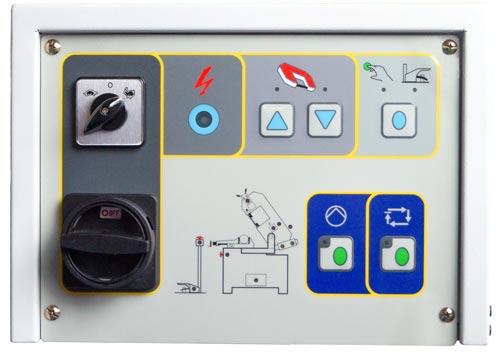

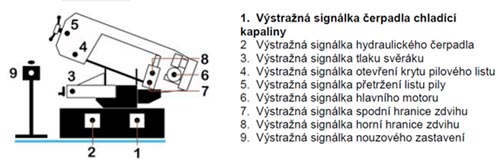

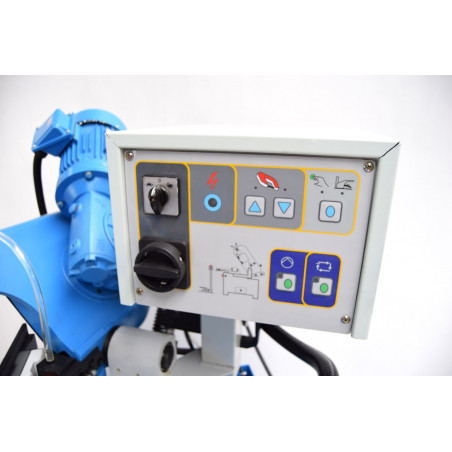

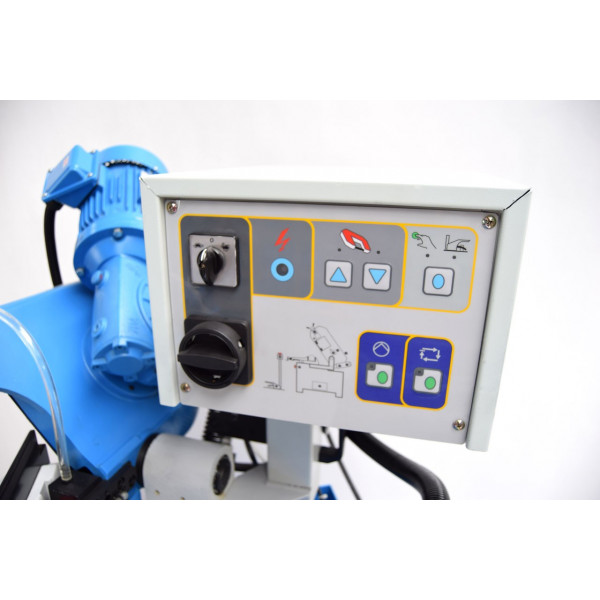

Ovládací panel

Praktický ovládací panel s kompletnou diagnostikou stavu pásovej píly pomocou led diód. Tlačidlá majú krytie pred vniknutím kvapaliny rovnako ako celý panel, čo je veľká výhoda pred konkurenčnými ovládacími panelmi so štandardnými tlačidlami, ktoré sú náchylné k opotrebovaniu a nespoľahlivosti pri dlhodobom používaní. Na paneli nájdete nákres píly, kde sú informačné led diódy pre jednotlivé časti stroja, podľa ktorých možno presne určiť aktuálny stav celého stroja.

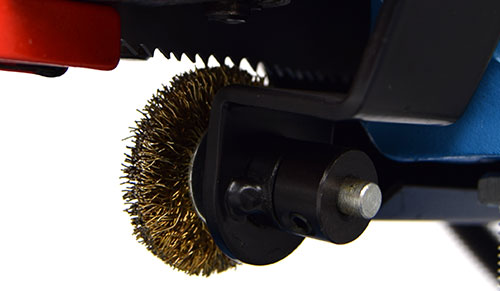

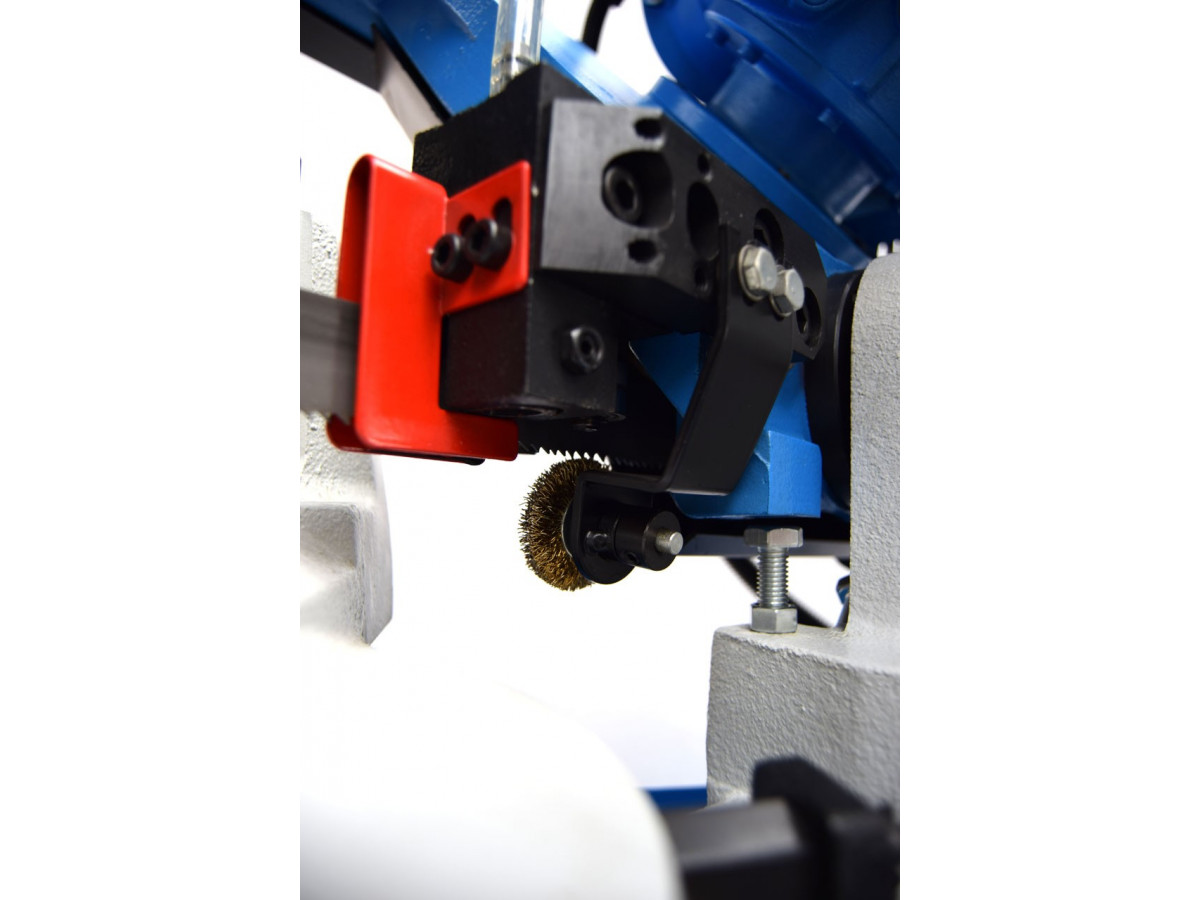

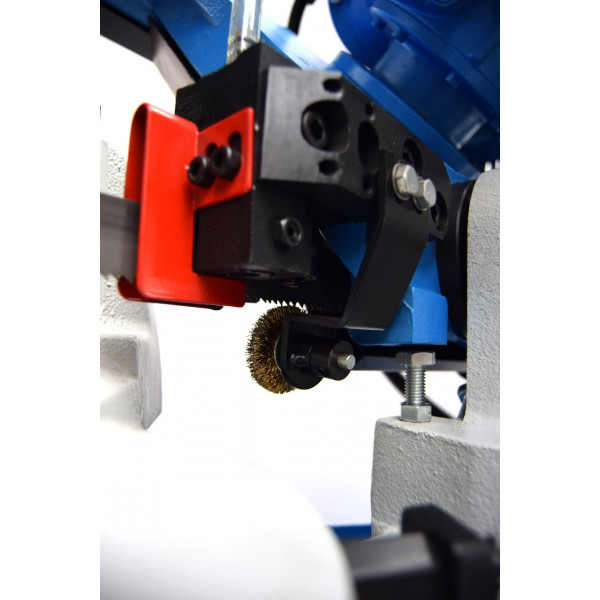

Čistiaca kefka

Píla má voľne uloženú čistiacu kefku, ktorá vynáša oceľové triesky zo zubovej medzery pílového pásu, a tým predlžuje jeho životnosť. Kefku možno výškovo nastaviť podľa jej postupného opotrebovania.

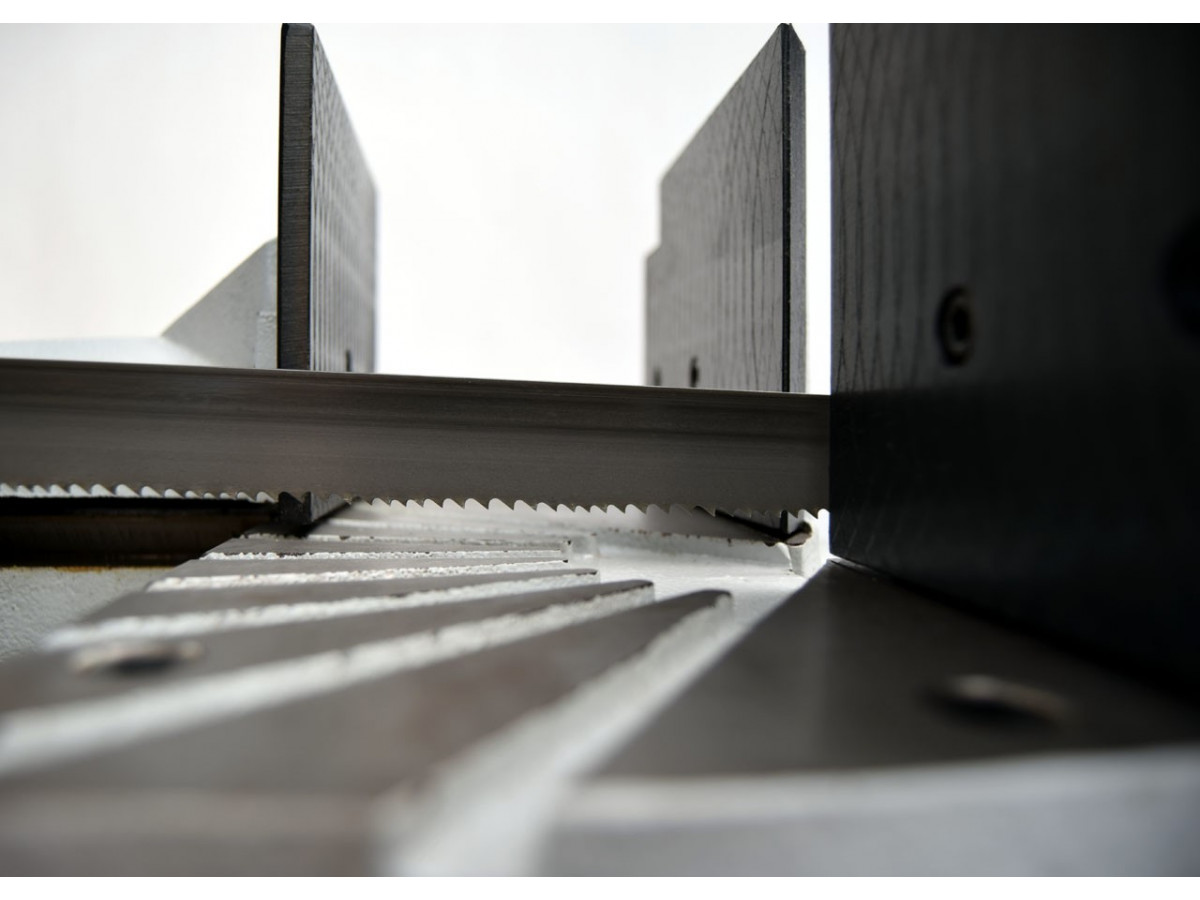

Karbidové vedenie pílového pásu

Vodiace kocky pre pílový pás sú zo spekaného karbidu pre čo najvyššiu oteruvzdornosť a tepelnú odolnosť. V karbidoch sú vybrúsené drážky, ktoré slúžia pre lepší rozvod chladiacej kvapaliny medzi vodidlami a pílovým pásom. S karbidovými vodidlami pílového pásu možno jednoducho manipulovať pre nastavenie najideálnejšej medzery.
Pílový pás má šírku 27 mm.

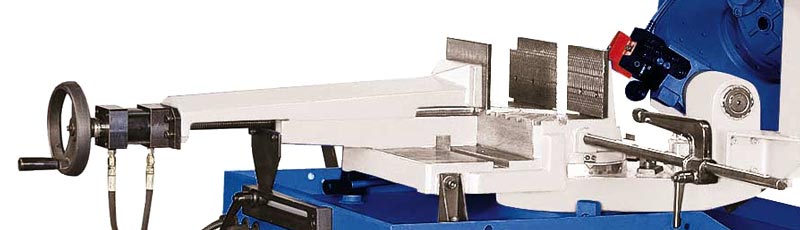

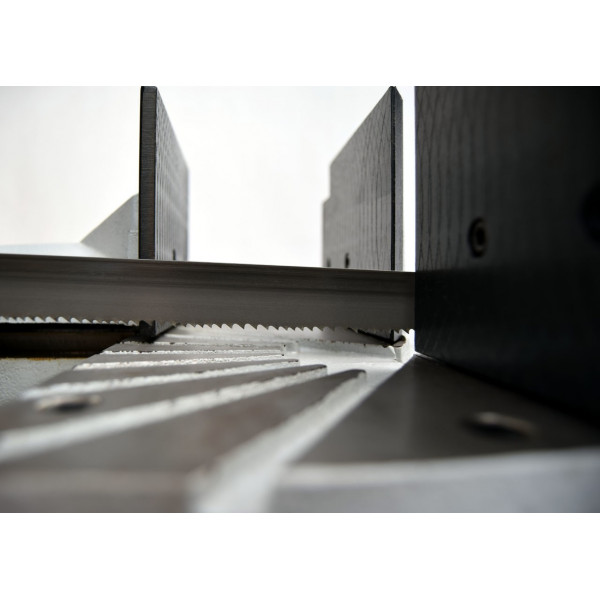

Upínanie materiálu

Nastaviteľnú čeľusť zveráka možno rýchlo polohovať pomocou závitovej tyče a ručného kolesa.
Upínanie a povoľovanie deleného materiálu zaisťuje hydraulický piest, ktorý pevne zovrie rôzne profilácie materiálu vrátane rotačných tyčí, kde sú styčné body uchytenia najmenšie. Pevné uchopenie materiálu v zveráku je veľmi dôležité, pretože akýkoľvek pohyb deleného materiálu pri reze znamená zničenie pílového pásu.
Robustný zverák má jednoduchý systém prestavenia pozície pre rýchle nastavenie píly pre rezanie pod uhlom na ľavú i pravú stranu.

Chladenie píly

Chladenie píly je prakticky vyvedené do vodiacich kociek pre čo najvyššiu účinnosť chladenia.
Cyklus chladenia sa spúšťa automaticky s pílovým pásom a možno ho jednoducho regulovať na škrtiacom ventile.
Nádrž chladenia je ľahko dostupná pre pohodlné čistenie. Súčasťou píly je odkvapkávací plech.

Príslušenstvo k píle PMS 230/260 HAD

K pásovej píle PMS 230/260 HAD možno dokúpiť rôznorodé príslušenstvo ako dopravníky, ktoré sa pripevňujú priamo ku stroju.
Zadný dopravník má 2000 mm a možno ho napojovať na seba do požadovanej dĺžky. Predný dopravník má dĺžku 3000 mm a mechanický doraz pre nastavenie dĺžok rezu.
V ponuke je aj laserová ryska, ktorá projektuje budúcu reznú líniu na delený materiál a manuálny zväzkovací zverák pre rezanie viacerých tyčí naraz.

Technické parametre píly:

Napätie: 400 V

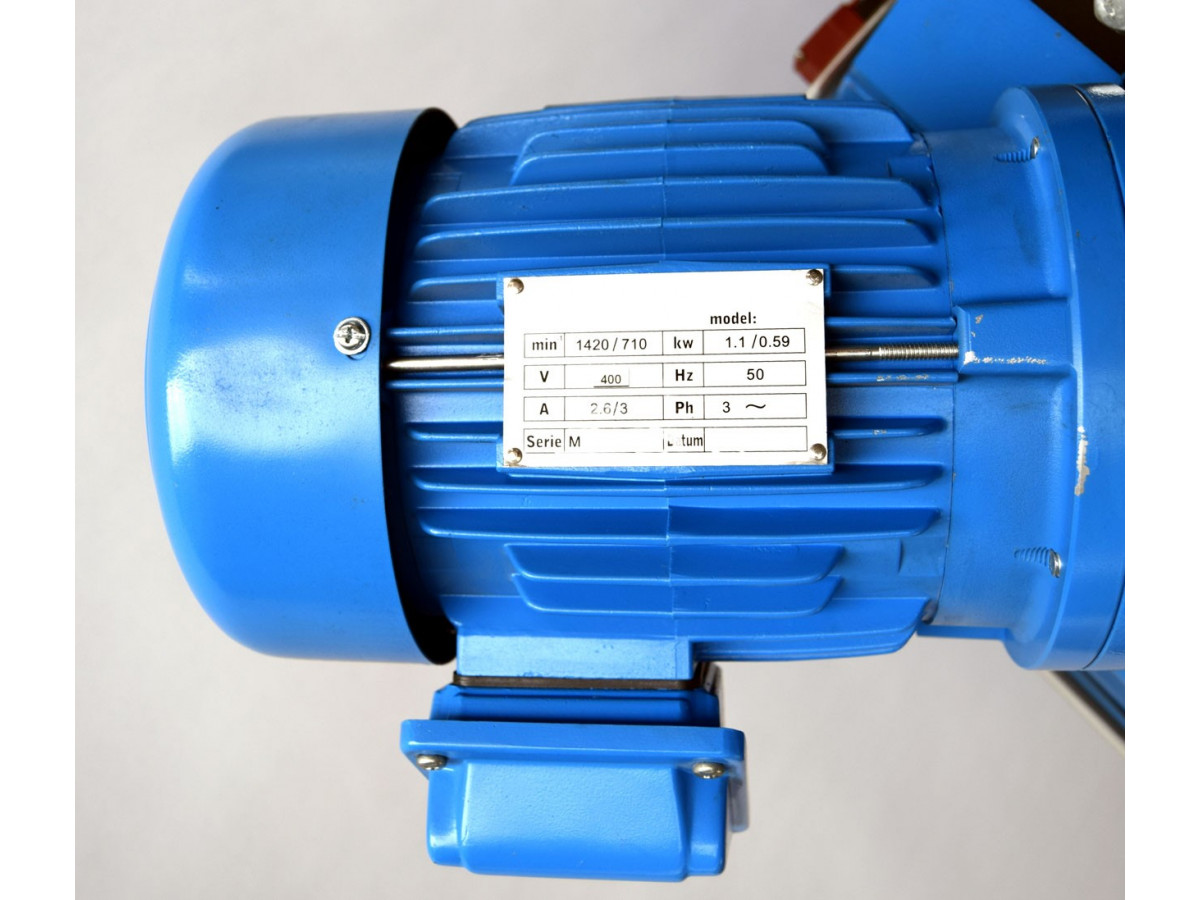

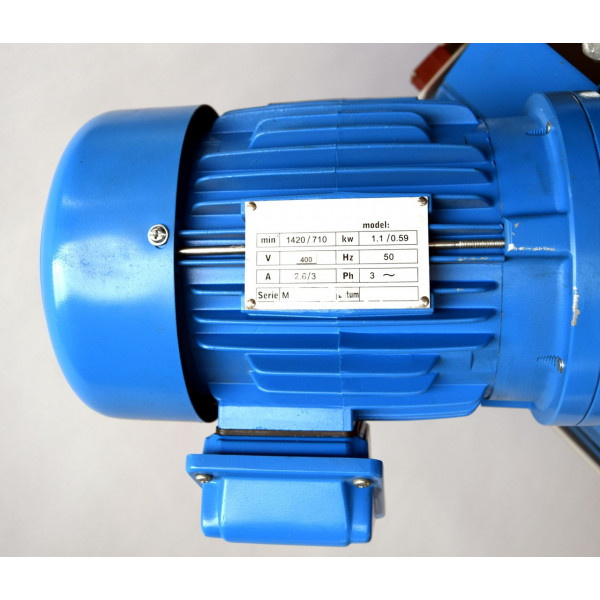

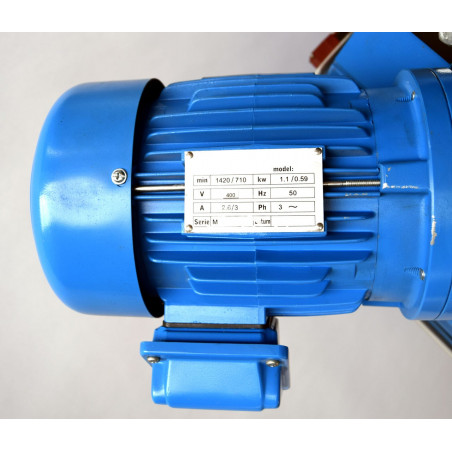

Motor: 1,1 kW
Rozmer pásu: 2460 x 27 x 0,9 mm
Rýchlosť pásu: 36, 72 m/min.
Maximálny rezný priemer: 230 mm

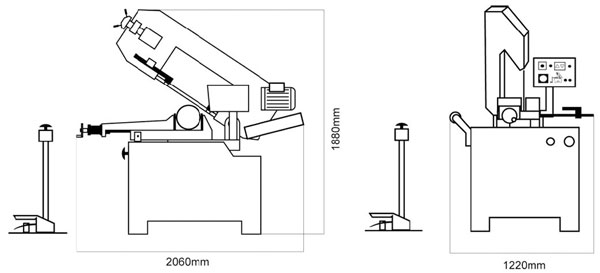

Rozmery stroja: 2060 x 1220 x 1880 mm
Hmotnosť stroja: 380 kg
Hmotnosť balenia: 450 kg

Maximálne rozmery rezaného materiálu:

	Profil guľatý	Profil štvorcový	Profil obdľžnikový
0°	230 mm	220 x 220 mm	260 x 110 mm
45°	150 mm	145 x 145 mm	200 x 125 mm
60°	90 mm	85 x 85 mm	160 x 110 mm
45°(L)	110 mm	110 x 110 mm
