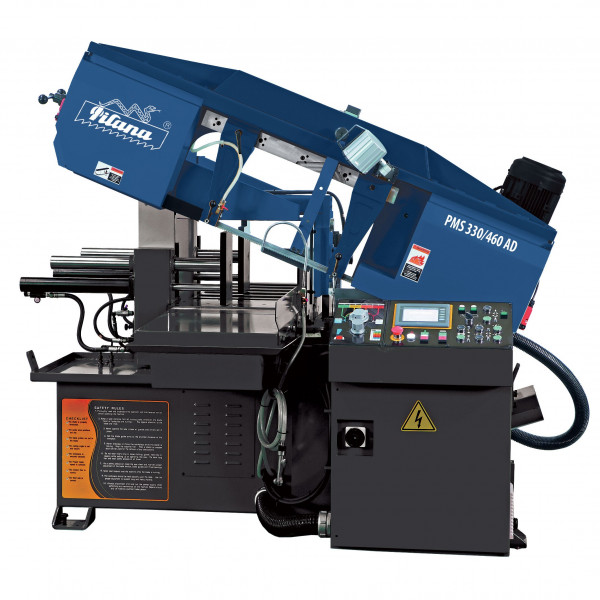

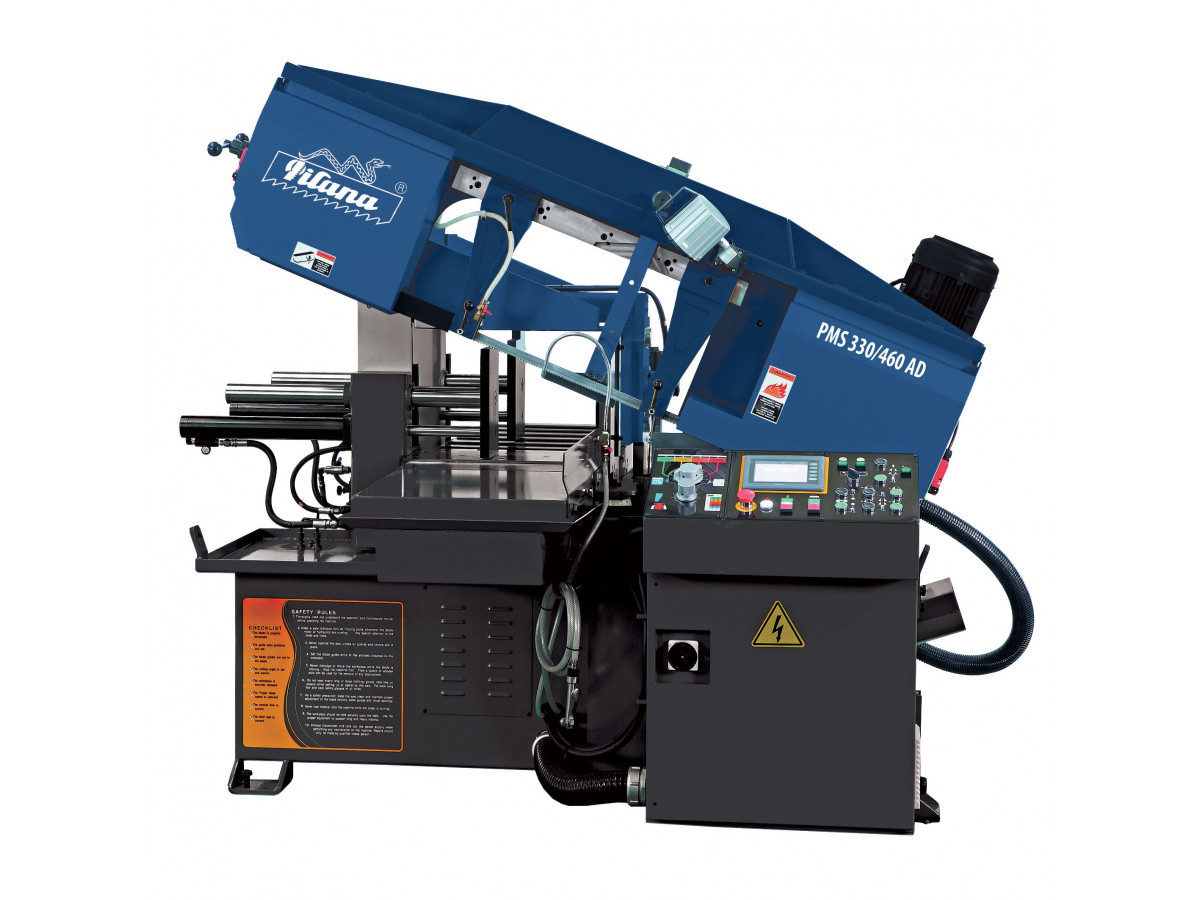

Pásová píla na kov PMS 330/460 AD Pilana

Kĺbová uhlová automatická pásová píla PMS 330/460 AD je určená pre rezanie plných materiálov, profilov a trubiek. Patrí do kategórie automatických strojov. Materiál je posúvaný do rezu pomocou podávacieho zveráka.

PMS330460AD
29 751,24 €

24 188,00 bez DPH

Na objednávku / dotaz
i
Výše uplatněné DPH je 23% pro zemi Slovensko.
Opýtajte sa nás na termín dodania pred tým než objednáte tovar



Pásová píla na kov PMS 330/460 AD patrí do kategórie automatických strojov. Materiál je posúvaný do rezu pomocou podávacieho zveráku. Ten pracuje na princípe lineárneho odmeriavanie. Píla umožňuje rezanie pod uhlom, a to až 45 ° Miery napnutie pásu vidí obsluha na ukazovateli, vďaka tomu pracujú pílové pásy vždy za optimálnych podmienok a dosiahnete tak ich maximálnu trvanlivosti. Šnekový vynášač triesok poháňaný hydromotorom odlučuje triesky od reznej kvapaliny.

Kĺbová automatická pásová pila s natáčaním ramena

najvyššia rada strojových automatických píl s možnosťou natáčania ramena, to je PMS 330/460 AD.

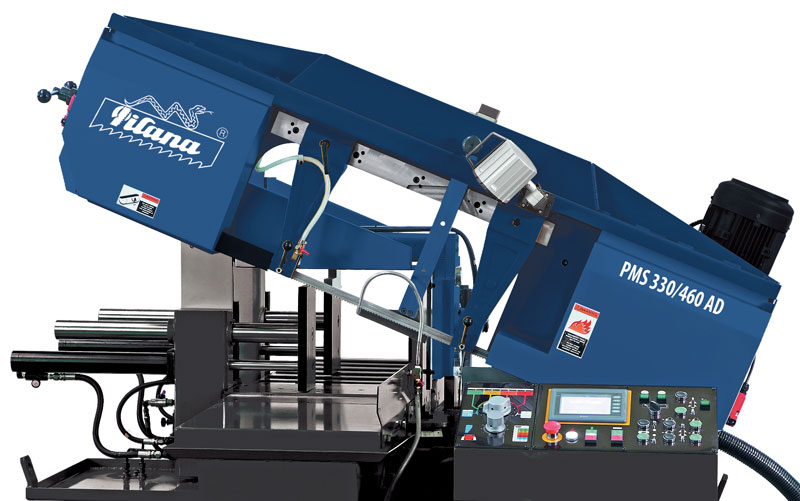

Pásová píla PMS 330/460 AD

Kĺbová automatická pásová pila s možnosťou natáčania ramena do 45°. Pod uhlom možno rezať v automatickom režime až do priemeru 280 mm. Píla má zabudované trojbodové upínanie, takže materiál je vždy upínaný nielen z boku, ale i zvrchu, čo má praktické využitie hlavne pri rezaní viac kusov materiálu naraz.

Špeciálny rozložený upínací systém pásovej píly bráni pohybu a pretočeniu rezaného materiálu pri podávaní nastavenej odrezanej dĺžky v automatickom cykle. Veľkou výhodou je aj ovládanie stroja cez ovládací panel, kde sú všetky mechanické prvky stroja ovládané pomocou štandardných tlačidiel a všetky potrebné informácie sa zobrazujú na dotykovom displeji, kde sa zadávajú a zobrazujú rezné parametre kĺbovej pásovej píly. Možno nastaviť ako posuv do rezu tak aj tlak podľa typu rezaného materiálu.

Pásová pila PMS 330/460 AD - Ovládací panel píly

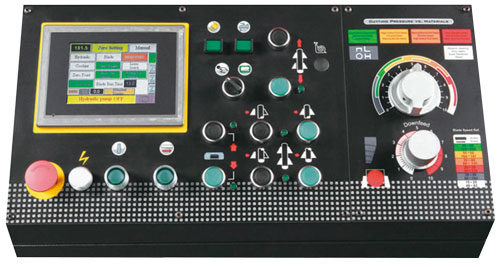

Ovládací panel píly

Ovládací panel má v štandardnom vybavení dotykový displej pre zadávanie rezných operácií a ich priebežného sledovania. Má prehľadnú farebnú grafiku s podrobným informačným systémom o momentálnom stave pásovej píly. Všetky mechanické operácie sa ovládajú pomocou tlačidiel, ktoré súžia na jednoduché ovládanie všetkých prvkov stroja. Na píle možno nastaviť ako posuv do rezu, tak prítlak do rezu podľa normy rezaného materiálu.

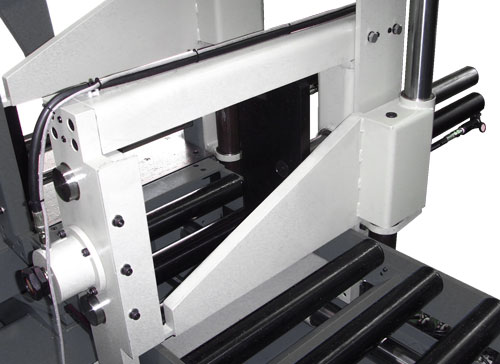

Upínanie materiálu

Automatická kĺbová pásová píla má v štandardnom vybavení vrchné hydraulické upínanie, ktoré je zabudované napevno na stroji a slúži na uchytenie rezaného materiálu zo všetkých strán rovnomerne.

Všestranný upínací systém má hlavnú výhodu pri rezaní viac kusov tyčí alebo trubiek, kde je nežiadúci akýkoľvek pohyb medzi jednotlivými tyčami.

Hydraulické upínání na pile
Pásová pila PMS 330/460 AD - Automatická detekcia počiatku rezu

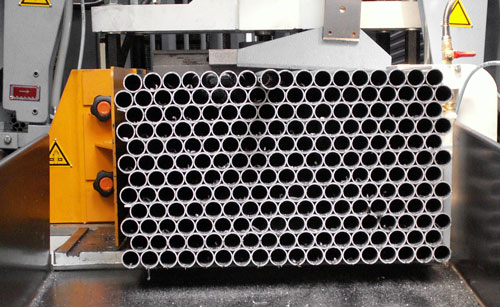

Automatická detekcia počiatku rezu

Kĺbová automatická pásové píla má detekciu počiatku rezu. Takže pri spustení rezného cyklu sa rameno píly zosúva k materiálu vždy rýchloposuvom, tesne nad materiál sa spúšťa nastavený posuv a tlak do rezu. Pri dokončení rezu sa rameno vysúva vždy len niekoľko milimetrov nad rezaný materiál, tak aby bol celý cyklus delenia čo najrýchlejší. Tento systém dobre bráni zničeniu pílového pásu pred nechceným nabehnutím do materiálu.

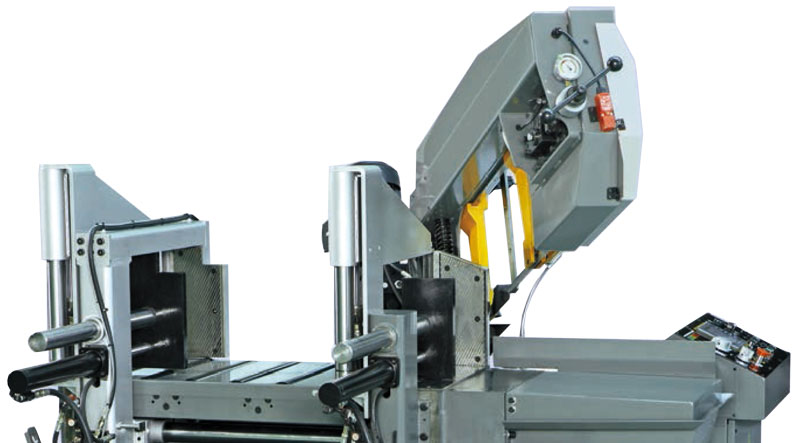

Rezanie pod uhlom

Rameno možno jednoducho vytočiť pomocou aretačnej páky.
Pod uhlom 45° možno rezať obdĺžnik až do veľkosti 330 x 280 mm v automatickom režime.

Vďaka špeciálnym zverákom možno rezať rovnakú kapacitu aj po viac kusoch tyčí naraz teda vo zväzku.
Napínanie pílového pásu je ručné pomocou indikátora napnutia s automatickou detekciou pretrhnutia pílového pásu.

Pásová pila PMS 330/460 AD - Rezanie pod uhlom
Pásová pila PMS 330/460 AD - KKarbidové vedenie pílového pásu

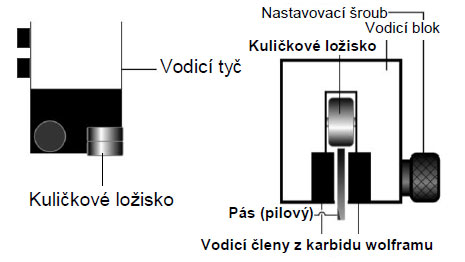

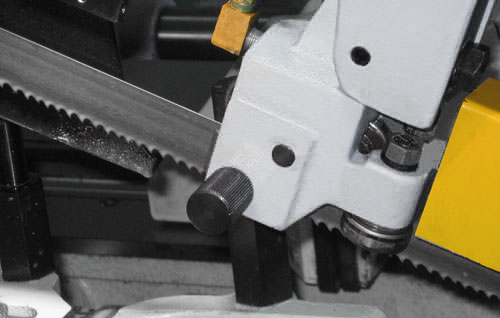

Karbidové vedenie pílového pásu

Karbidové vedenie má na jednej strane drážky pre rozvod chladiacej kvapaliny, čo výrazne zvyšuje oteruvzdornosť karbidov a celkovo predlžuje ich životnosť. Chladenie je vyvedené do vodiacich kociek pre čo najvyššiu účinnosť.

Pásová pila PMS 330/460 AD - Karbidové vedenie pílového pásu

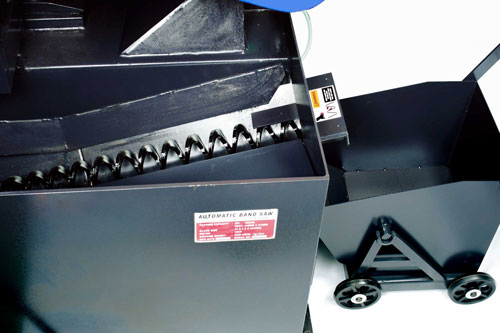

Vynášač oceľových triesok

Píla je vybavená šnekovým vynášačom oceľových triesok. Šnek je poháňaný pomocou bezporuchového hydromotora, kde možno nastaviť rýchlosť otáčania pomocou škrtiaceho ventilu. Pod šnekovým dopravníkom je priamo nádrž na chladiacu kvapalinu. Tento systém slúži k výbornej separácií chladiva a oceľových triesok. K spusteniu dochádza automaticky s rozbehom pílového pásu.

Pásová pila PMS 250/300 AN - Vynášač oceľových triesok

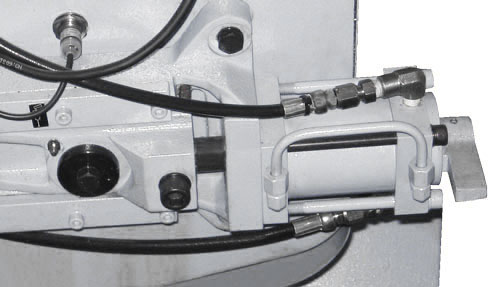

Hydraulické napínanie pílového pásu

Automatická kĺbová pásová píla PMS 330/460 AD má v štandardnom vybavení hydraulické upínanie, ktoré je zabudované napevno na stroji a slúži k uchopeniu rezaného materiálu zo všetkých strán rovnomerne.

Veľkosť pílového pásu je 4130 x 27 x 0,9 mm.

Pásová pila PMS 330/460 AD - Hydraulické napínanie pílového pásu

Ďalšie štandardné vybavenie k píle PMS 330/460 AD

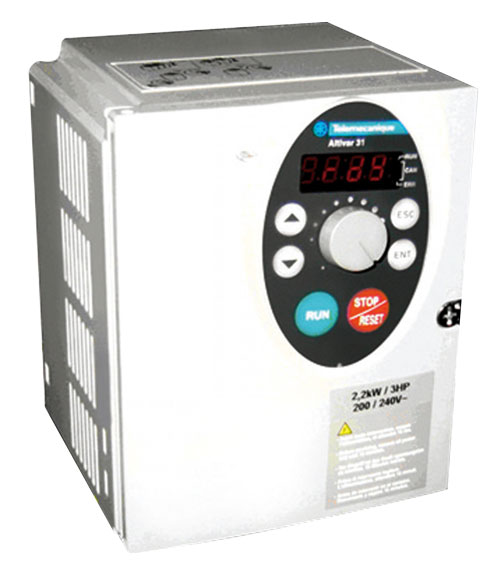

Frekvenčný menič

Pásová pila PMS 330/460 AD - Frekvenčný menič

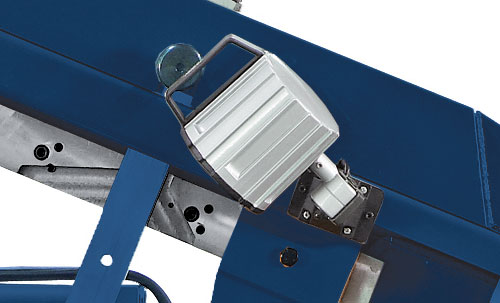

Svetlo

Pásová pila PMS 330/460 AD - Svetlo

Poháňaná čistiaca kefka

Pásová pila PMS 330/460 AD - Poháňaná čistiaca kefka

Foto v přípravě

Technické parametre píly:

Napätie: 400 V
Motor: 3,7 kW
Rozmer pásu: 4130 x 27 x 0,9 mm
Rýchlosť pásu: 25 - 85 m/min.
Maximálny rezný priemer: 330 mm

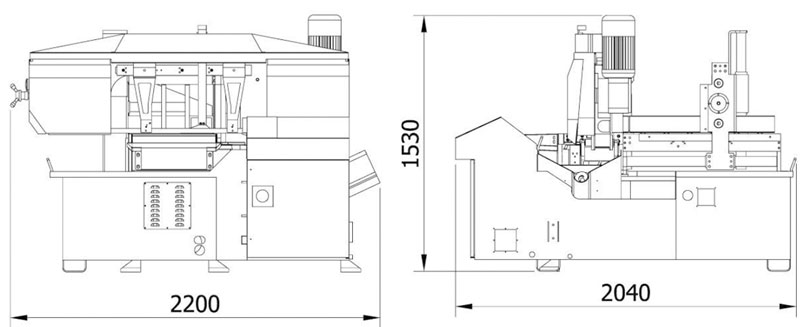

Rozmery stroja: 2200 x 2040 x 1530 mm
Hmotnosť stroja: 1430 kg
Hmotnosť balenia: 1668 kg

Maximálne rozmery rezaného materiálu:

ico-kulaty.svg Profil guľatýico-ctverec.svg Profil štvorcový Profil obdľžnikový
0°330 mm330 x 330 mm330 x 460 mm
45°280 mm280 x 280 mm280 x 330 mm
Pásová pila PMS 250/300 AN - rozmery
Napätie
400 V
Výkon motora
3700 W
Rozmery pílového pásu
4130 x 27 x 0,9 mm
Rýchlosť pílového pásu
25 - 85 m/min
Max. rezný priemer
330 mm
Max. rezný uhol
45°
Typ pily
Pásové
Typ pohonu
Elektrické
Hmotnosť stroja
1430 kg
