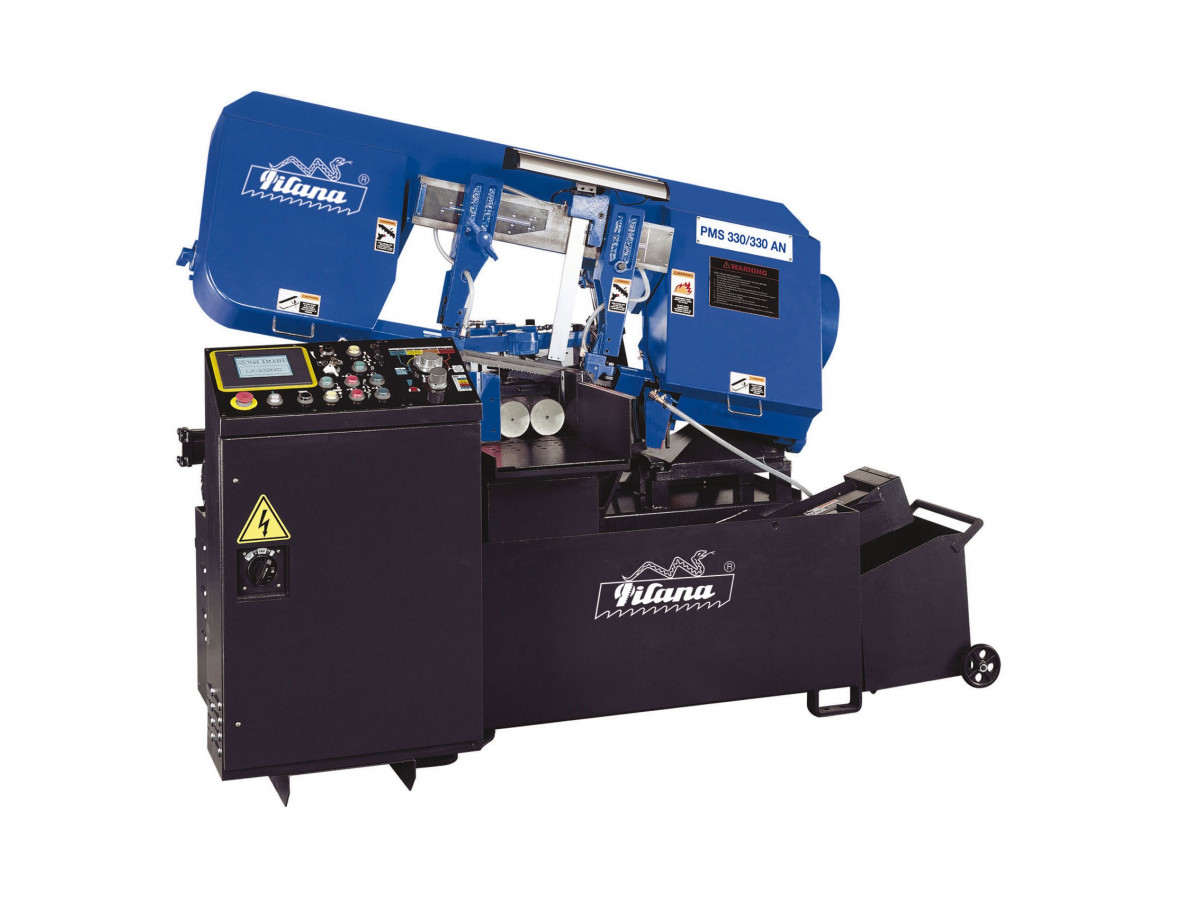

Kloubová automatická pásová pila na kov PMS 330/330 AN

Pásová píla na kov PMS 330/330 AN Pilana

Kĺbová automatická pásová píla PMS 330/330 AN je určená pre rezanie plných materiálov, profilov a rúr. Podávanie materiálu do rezu zaisťuje posuvný hydraulický zverák. Vďaka lineárnemu odmeriavanie je podávanie rýchle a presné.

PMS330330AN
27 363,60 €

22 803,00 bez DPH

Na objednávku / dotaz
Opýtajte sa nás na termín dodania pred tým než objednáte tovar

  • Dotaz na zboží

    • Dotaz na zboží

    * Povinná pole

    Odpovíme vám co nejdříve, zpravidla během pár hodin.

    Odesláním formuláře souhlasíte se zpracováním osobních údajů (číst)

    Zavřít nebo



    Pri automatickej pásové píly na kov PMS 330/330 AN zaisťuje podávanie materiálu do rezu posuvný hydraulický zverák. Vďaka lineárnemu odmeriavanie je podávanie rýchle a presné. Automatické napínanie pásu pomocou hydrauliky zaisťuje optimálne rezné podmienky pre pílový pás. O oddelenie triesok od reznej kvapaliny sa stará závitovkový vynášač triesok poháňaný hydromotorom.

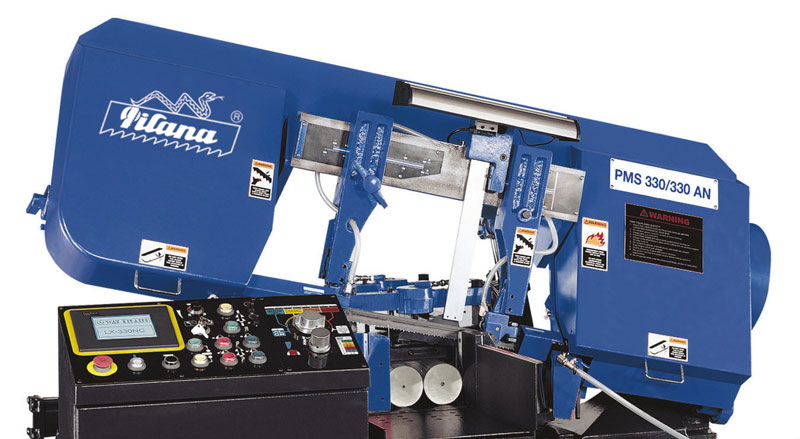

    Kĺbová automatická pásová pila

    najvyššia rada strojových automatických píl na trhu, to je PMS 330/330 AN.

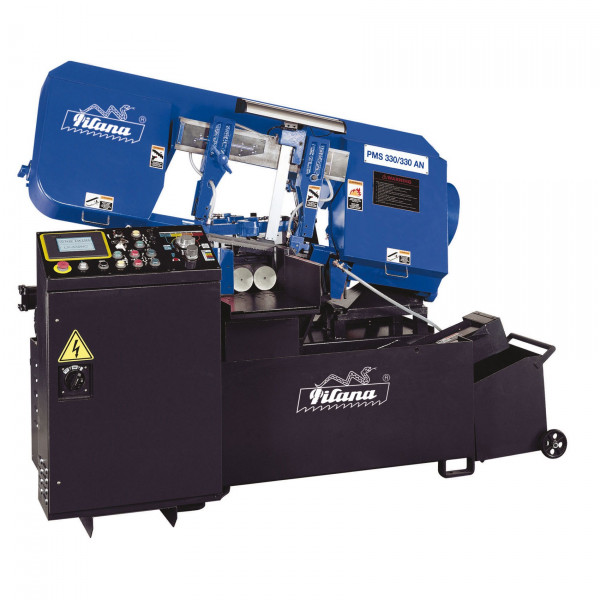

    Pásová píla PMS 330/330 AN

    Kĺbová automatická pásová pila patrí v skupine kĺbových automatov k tej najvyššej triede ako z hľadiska kvality, tak i z hľadiska tuhosti konštrukcie. Pri svojej kapacite ramena do priemeru 330 mm, váži stroj bez dopravníka 1540 kg. Konštrukcia v kombinácií s oceľou a liatinou zaisťuje nízke vibrácie pri reze, čo výrazne zvyšuje životnosť bimetalového pílového pásu.

    Robustnosť tiež zaisťuje dlhšiu životnosť pásovej píly ako pri strojoch s oklamanou a ľahkou konštrukciou, kde bývajú náklady na prevádzku po desiatich odpracovaných rokoch väčšinou neúnosné a je potrebné kúpiť nový stroj. Veľkou výhodou je tiež ovládanie stroja cez ovládací panel, kde sú všetky mechanické prvky stroja ovládané pomocou štandardných tlačidiel a všetky potrebné informácie sa zobrazujú na dotykovom displeji, kde sa zadávajú a zobrazujú rezné parametre kĺbovej pásovej píly. Možno nastaviť ako posuv do rezu tak aj tlak podľa typu rezaného materiálu.

    Pásová pila PMS 330/330 AN - ovládací panel

    Ovládací panel píly

    Ovládací panel má v štandardnom vybavení dotykový displej pre zadávanie rezných operácií a ich priebežného sledovania. Má prehľadnú farebnú grafiku s podrobným informačným systémom o momentálnom stave pásovej píly. Všetky mechanické operácie sa ovládajú pomocou tlačidiel, ktoré slúžia na jednoduché ovládanie všetkých prvkov stroja. Na píle možno nastaviť ako posuv do rezu, tak prítlak do rezu podľa normy rezaného materiálu.

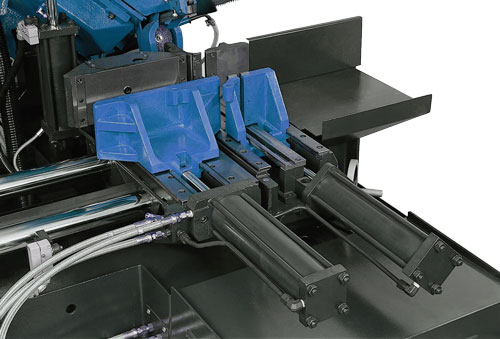

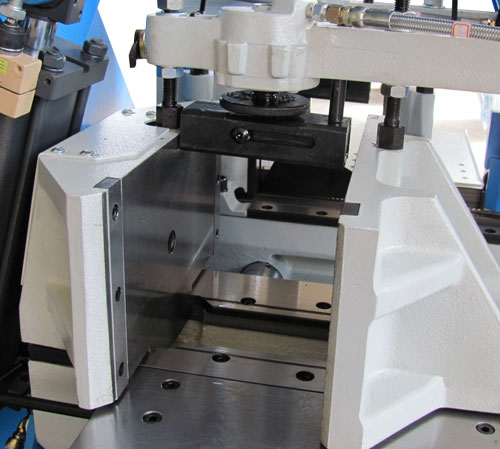

    Upínanie materiálu

    Robustné ťažké zveráky so silnými hydraulickými piestami zaisťujú maximálne možné upnutie. Predný zverák je rozdelený na dve časti, tak aby zvieral rezaný materiál pred aj za rezom, čo výrazne znižuje chvenie na pílovom páse a zabraňuje jeho poškodenie pri dokončení rezu, keď odrezaný kus zostáva upnutý v čeľustiach aj po dorezaní materiálu.

    Podávací zverák sa posúva po brúsených hriadeľoch s veľkým priemerom pre maximálnu stabilitu. Podávací zverák pomocou pohyblivej čeľuste dokáže rezaný materiál o niekoľko milimetrov predsadiť pred pevnou čeľusťou, tak aby nedochádzalo k nárazu pri nerovnom materiáli.

    Upínanie materiálu

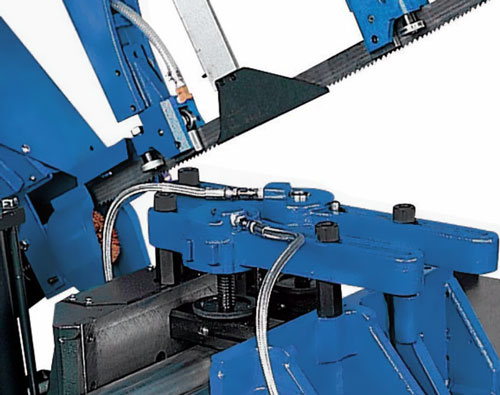

    Pásová pila PMS 330/330 AN - Automatická detekcia počiatku rezu

    Automatická detekcia počiatku rezu

    Kĺbová automatická pásové píla má detekciu počiatku rezu. Takže pri spustení rezného cyklu sa rameno píly zosúva k materiálu vždy rýchloposuvom, tesne nad materiál sa spúšťa nastavený posuv a tlak do rezu. Pri dokončení rezu sa rameno vysúva vždy len niekoľko milimetrov nad rezaný materiál, tak aby bol celý cyklus delenia čo najrýchlejší. Tento systém dobre bráni zničeniu pílového pásu pred nechceným nabehnutím do materiálu.

    Pásová pila PMS 330/330 AN - Karbidové vedenie pílového pásu

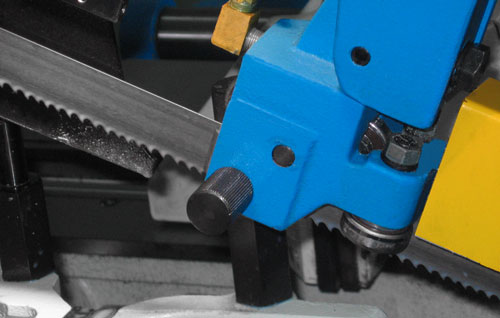

    Karbidové vedenie pílového pásu

    Karbidové vedenie má na jednej strane drážky pre rozvod chladiacej kvapaliny, čo výrazne zvyšuje oteruvzdornosť karbidov a celkovo predlžuje ich životnosť.
    Chladenie je vyvedené do vodiacich kociek pre čo najvyššiu účinnosť.

    Pásová pila PMS 330/330 AN - Karbidové vedenie pílového pásu

    Vynášač oceľových triesok

    Píla je vybavená šnekovým dopravníkom oceľových triesok. Šnek je poháňaný pomocou bezporuchového hydromotora, kde možno nastaviť rýchlosť otáčania pomocou škrtiaceho ventilu. Pod šnekovým dopravníkom je priamo nádrž na chladiacu kvapalinu. Tento systém slúži k výbornej separácií chladiva a oceľových triesok. K spusteniu dochádza automaticky s rozbehom pílového pásu.

    Pásová pila PMS 330/330 AN - Vynášač oceľových triesok

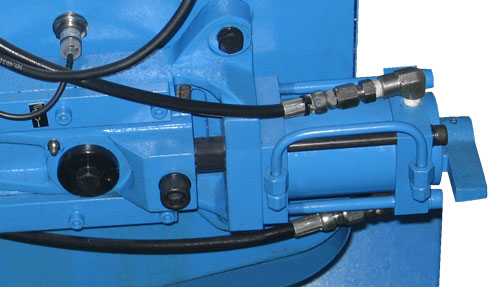

    Hydraulické napínanie pílového pásu

    Automatická kĺbová pásová píla PMS 330/330 AN má v štandardnom vybavení hydraulické napínanie pílového pásu s automatickou detekciou pretrhnutia.

    Veľkosť pílového pásu je 4100 x 41 x 0.9 mm.

    Pásová pila PMS 330/330 AN - Hydraulické napínanie pílového pásu

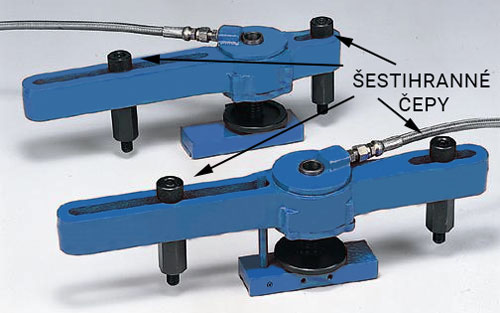

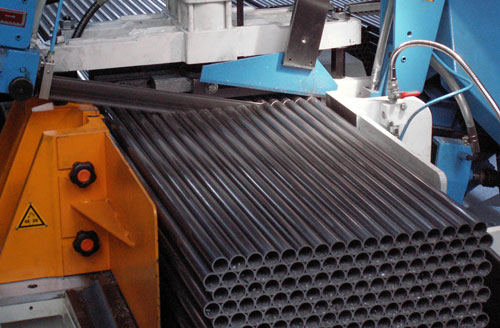

    Pásová pila PMS 330/330 AN - Rezanie viac kusov naraz (vo zväzku)

    Rezanie viac kusov naraz (vo zväzku)

    V štandardnom vybavení píly sú zväzkovacie zveráky, pre každý zverák jeden. Zveráky sa zapájajú k hydraulickému agregátu pomocou rýchlospojok, takže nie je potrebné žiadne náradie. Na zväzkovacích zverákoch možno jednoducho nastaviť výšku a dĺžku zväzku, tak aby dochádzalo k pevnému uchopeniu všetkých tyčí rovnomerne a nedochádzalo k zadrhávaniu predovšetkým v strede zväzku.

    Maximálna šírka zväzku je 250 mm, minimálna šírka zväzku je 150 mm.
    Maximálna výška zväzku je 200 mm a minimálna je 120 mm.

    Pásová pila PMS 330/330 AN - Rezanie viac kusov naraz (vo zväzku)

    Ďalšie štandardné vybavenie k píle PMS 330/330 AN

    Frekvenčný menič

    Pásová pila PMS 330/330 AN - Frekvenčný menič

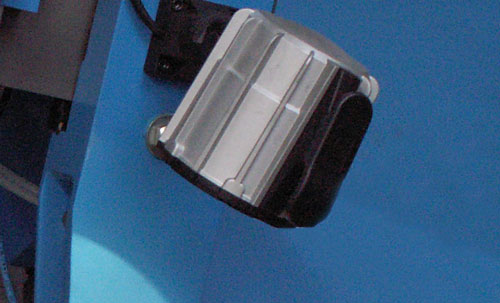

    Svetlo

    Pásová pila PMS 330/330 AN - Svetlo

    Regulácia tlaku čeľustí

    Pásová pila PMS 330/330 AN - Regulácia tlaku čeľustí

    Technické parametre píly:

    Napätie: 400 V
    Motor: 3,7 kW
    Rozmer pásu: 4100 x 34 x 1,1 mm
    Rýchlosť pásu: 17 - 71 m/min.
    Maximálny rezný priemer: 330 mm
    Rozmery stroja: 2150 x 2200 x 1910 mm
    Hmotnosť stroja: 1540 kg
    Hmotnosť balenia: 1800 kg

    Maximálne rozmery rezaného materiálu:

    ico-kulaty.svg Profil guľatýico-ctverec.svg Profil štvorcový Profil obdľžnikový
    0°330 mm330 x 330 mm330 x 330 mm

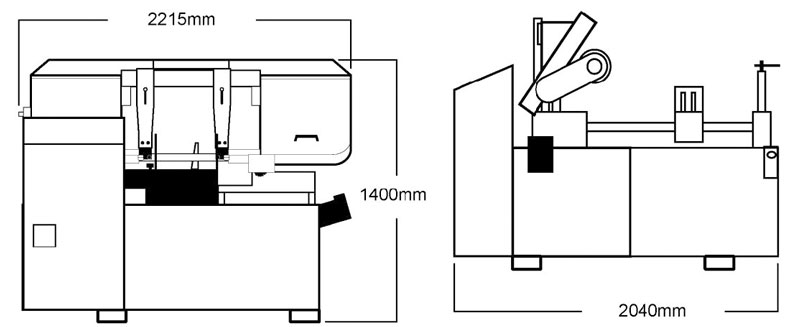

    Pásová pila PMS 330/330 AN - rozmery
    Napätie
    400 V
    Výkon motora
    3700 W
    Rozmery pílového pásu
    4180 x 34 x 1,1 mm
    Rýchlosť pílového pásu
    17 - 71 m/min
    Max. rezný priemer
    330 mm
    Max. rezný uhol
    0°
    Typ pily
    Pásové
    Typ pohonu
    Elektrické
