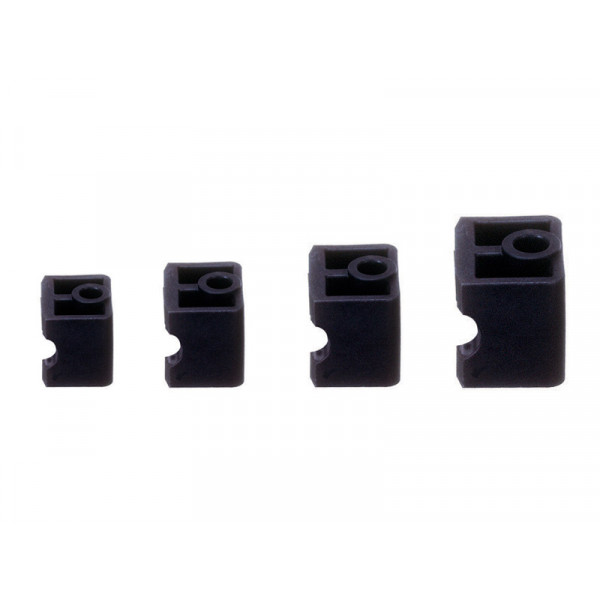

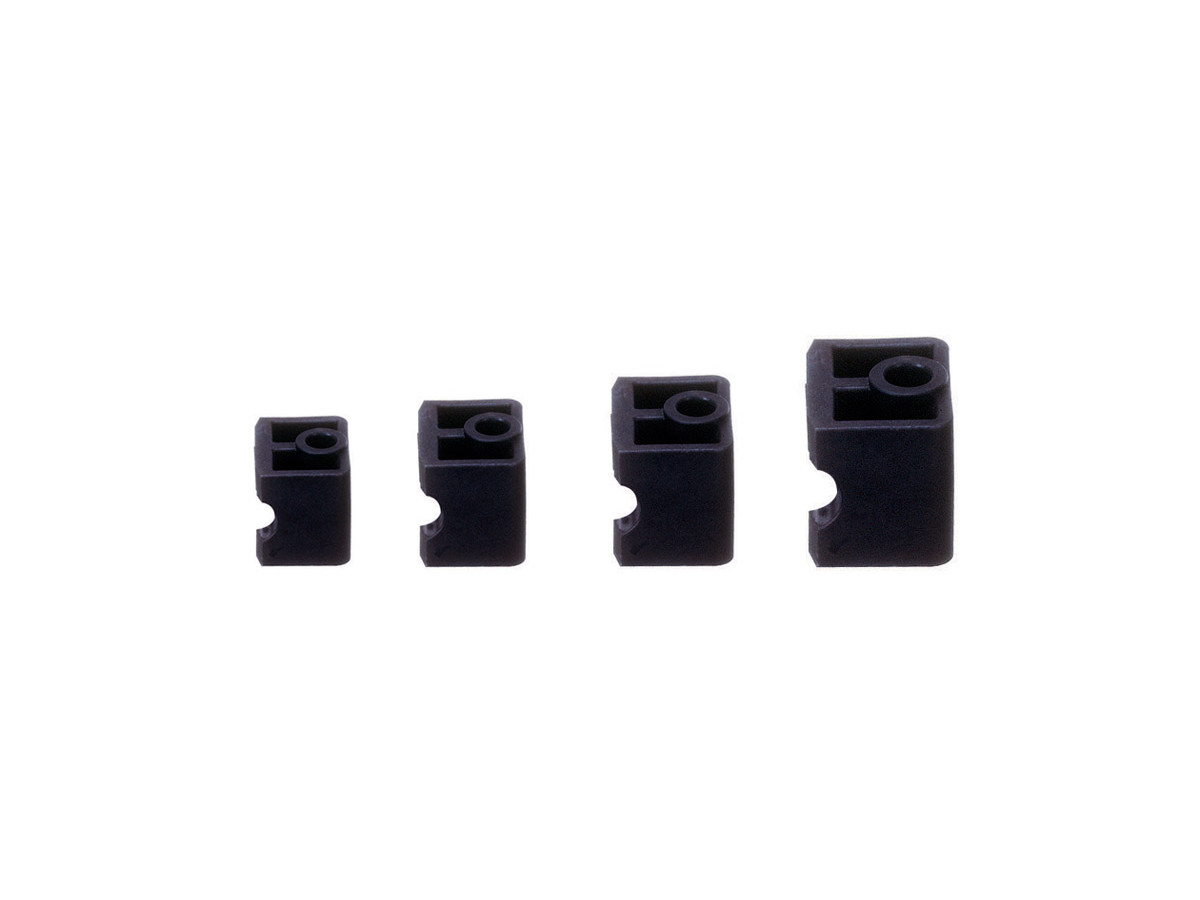

Ohýbacie šmýkadla pre elektrickú ohýbačku AGP DB32.
Varianty a ceny smýkadiel:
5/8" (15,88 mm)
3/4" (19,05 mm)
7/8" (22,22 mm)
1" (25,4 mm)
1-1/8" (28,58 mm)
1-1/4" (31,75 mm)
1-3/8" (34,9 mm)
K ohýbacím smýkadlám odporúčame voliť tiež vhodné ohýbacie segmenty .
💡 Ako vybrať správny ohýbací segment a šmýkadlo pre AGP DB32? (Metrické vs. Palcové rozmery)
Kúpili ste alebo používate elektrickú ohýbačku AGP DB32 a vyberáte k nej ohýbacie segmenty, šmýkadlá alebo výhodné sady?
Pri nákupe príslušenstva je absolútne kľúčový presný vonkajší priemer trubky. V praxi sa stretnete s dvoma systémami značenia, ktoré sa na prvý pohľad zdajú podobné, ale technicky ich nie je dobré zamieňať.
1. Chlaďari a klimatizačný technici ❄️ (Palcové rozmery v Inch)
Chladiarenské systémy a klimatizácia (HVAC) fungujú výhradne v celosvetovom palcovom štandarde.
- Štandardné priemery: 1/4", 3/8", 1/2", 5/8", 3/4", 7/8" a 1-1/8".
- Správna voľba: Vyberajte palcové ohýbacie segmenty a šmýkadlá (Inch / Palce / "). Medené rúrky pre chladivá (často mäkká meď v kotúčoch) vyžadujú presné vedenie bez mikroskopických trhlín, aby nedochádzalo k úniku chladiva.
2. Inštalatéri a kúrenári 💧 (Metrické rozmery v mm)
Na rozvody vody, kúrenia, plynu alebo tenkostenné nerezové rúrky sa v ČR i EÚ používajú presné milimetrové rozmery.
- Štandardné priemery: 12, 15, 18, 22, 28 a 35 mm.
- Správna voľba: Vyberajte metrické ohýbacie segmenty a šmýkadlá (mm). Iba presný rozmer zaručí, že sa rúrka pri ohybe nezrúti a pôjde na ňu bez problému nalisovať či napájať fiting.
⚠️ Prečo "približne" nestačí a rozmery nie je vhodné zamieňať?
Forma segmentu aj drážka šmýkadla sú presne vyfrézované na daný priemer. Pokiaľ použijete napríklad palcový segment 5/8" (15,88 mm) na metrickú rúrku 15 mm, vznikne nežiaduca vôľa takmer 0,9 mm!
Čo sa môže stať, keď použijete zlý rozmer?
- Deformácia: Rúrka sa môže v ohybe "rozplácnuť" do oválu.
- Zrútenie steny: Rúrka sa môže skrabatiť alebo na vnútornom polomere zlomiť.
- Mikrotrhliny: Na vonkajšej strane ohybu sa môže materiál vytiahnuť a môže prasknúť.
Poznámka: Ak je nutné medenú rúrku ohýbať, musí byť použitý taký postup alebo nástroj, aby nemohlo dôjsť k zmenšeniu prierezu rúrky, zvlneniu alebo k zlomom. Pri ručnom ohýbaní (žíhaných) mäkkých medených rúrok (R 220) nemá byť polomer ohybu menší ako 6 až 8-násobok vonkajšieho priemeru rúrky. Ak je potrebné vykonať ohyb s menším polomerom (najmenej 4-násobok vonkajšieho priemeru rúrky), je nutné použiť vhodné nástroje. V každom prípade je nutné vhodným spôsobom zabrániť vzniku trhlín (popraskaniu) v mieste ohybu a to voľbou vhodného typu ohýbačky. Na ohýbanie je možné použiť mäkké medené rúrky (R 220) do rozmeru 22 x 1 mm. Medené rúrky polotvrdé (R 250) sa môžu ohýbať pomocou vhodných nástrojov až do rozmeru rúrky 28 x 1,5 mm. Tvrdé medené rúrky (R 290) sa môžu ohýbať do rozmeru 18 x 1 mm. Minimálny polomer ohybu rúrok polotvrdých a tvrdých je najmenej 4-násobok vonkajšieho priemeru rúrky. Po ohnutí rúrok sa odporúča kapilárna skúška indikačnou kvapalinou na vznik prípadných trhlín.
