Max. priemer vŕtania: 350 mm
Max. priemer vŕtania s podložkami: 500 mm
Efektívne zdvih: 690 mm
Max uhol / sklon: 45°

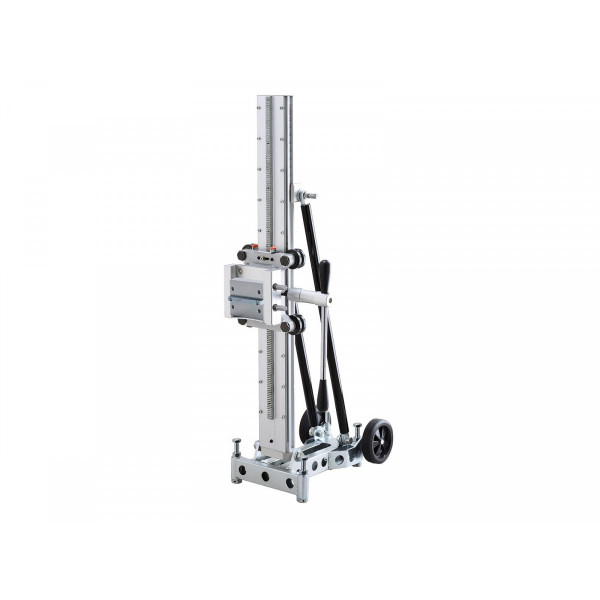

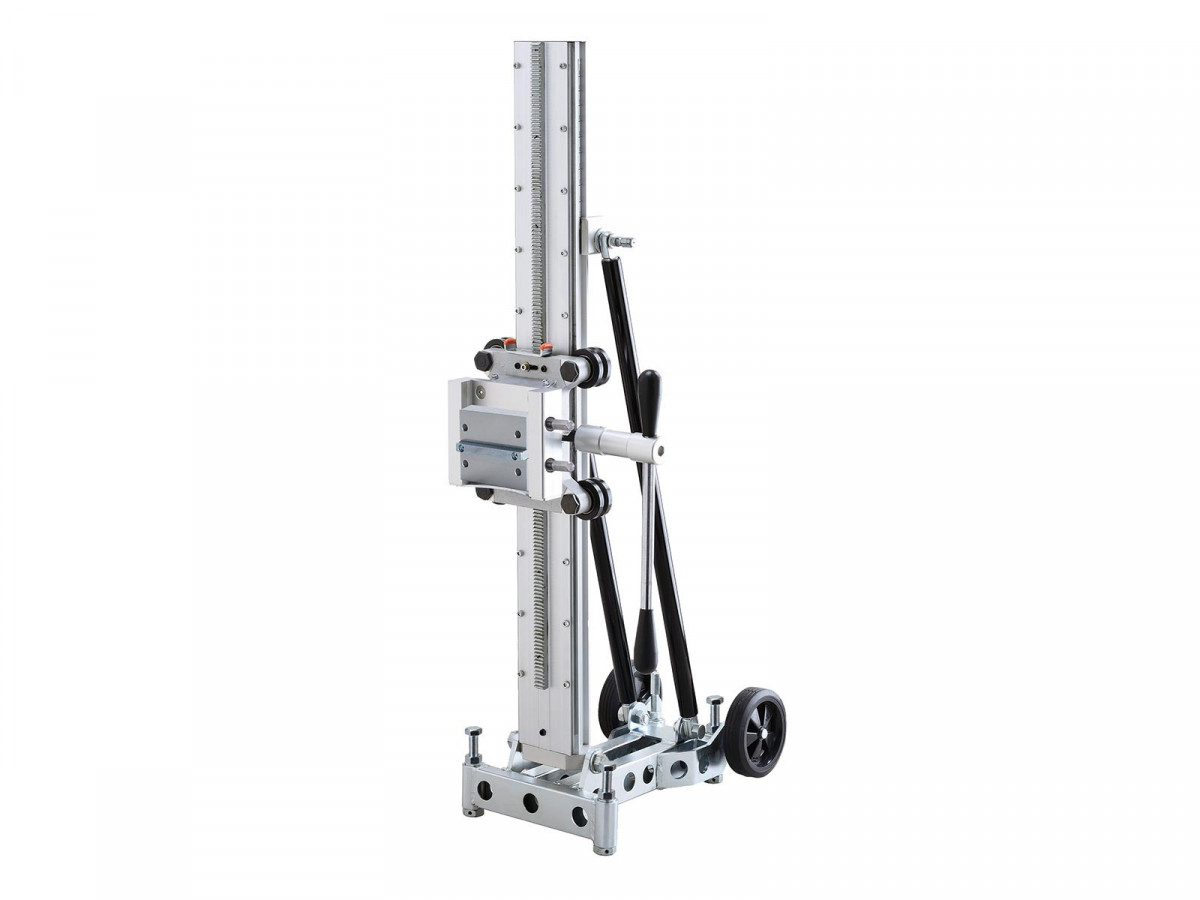

Stojan na vŕtačku S500 je ideálny na všetky diamantové jadrové vŕtačky s pištoľovou aj D rukoväťou, alebo modely DM9, DM10, DM12, DM14 cez montážnu dosku, prípadne aj vŕtačky iných výrobcov. Maximálny priemer alebo kapacita vŕtania je buď 350 mm (bez distančných podložiek) alebo 500 mm (s distančnými podložkami), s efektívnym zdvihom 690 mm. Môžete ho tiež naklápať v uhle až 45°.
Distančné podložky slúžia pre zväčšenie základného vŕtacieho priemeru a sú vo veľkostiach 45, 100, 150 a 200 mm (pre stojany S500, S800) a môžu byť zostavené dokopy podľa potreby pre dosiahnutie požadovanej vzdialenosti.
Konštrukcia stojanu je vyrobená z hliníka a vysokopevnostnej ocele tak, aby zaistila čo najmenšiu váhu v pomere vysokej tuhosti a eliminácií vibrácií, stojan má hliníkový stĺp s oceľovými vložkami, presné vedenie valčekov pre jemné nastavenie a ručnú kľuku, ktorá môže byť tiež použitá ako kľúč.
Stojan je vybavený unikátnym systémom rýchleho uvoľnenia kolísky, vďaka tomu nikdy nebola taká rýchla a jednoduchá montáž / demontáž vŕtačky zo stojana! Navyše má stojan kľukové vreteno s redukčným prevodom 4:1 a 3,3:1, vďaka tomu je pre obsluhu omnoho jednoduchšie vŕtať.
Pre uchytenie vŕtačiek s priemerom krku 60mm použite "upínaciu konzolu D60". Týka sa vŕtačiek: DM160, DM2, DM5, DM51D, DM51P, DM52P, DM52D, DM6P, DM6D, DMC6P, DMC6D, DM62, DM8P.

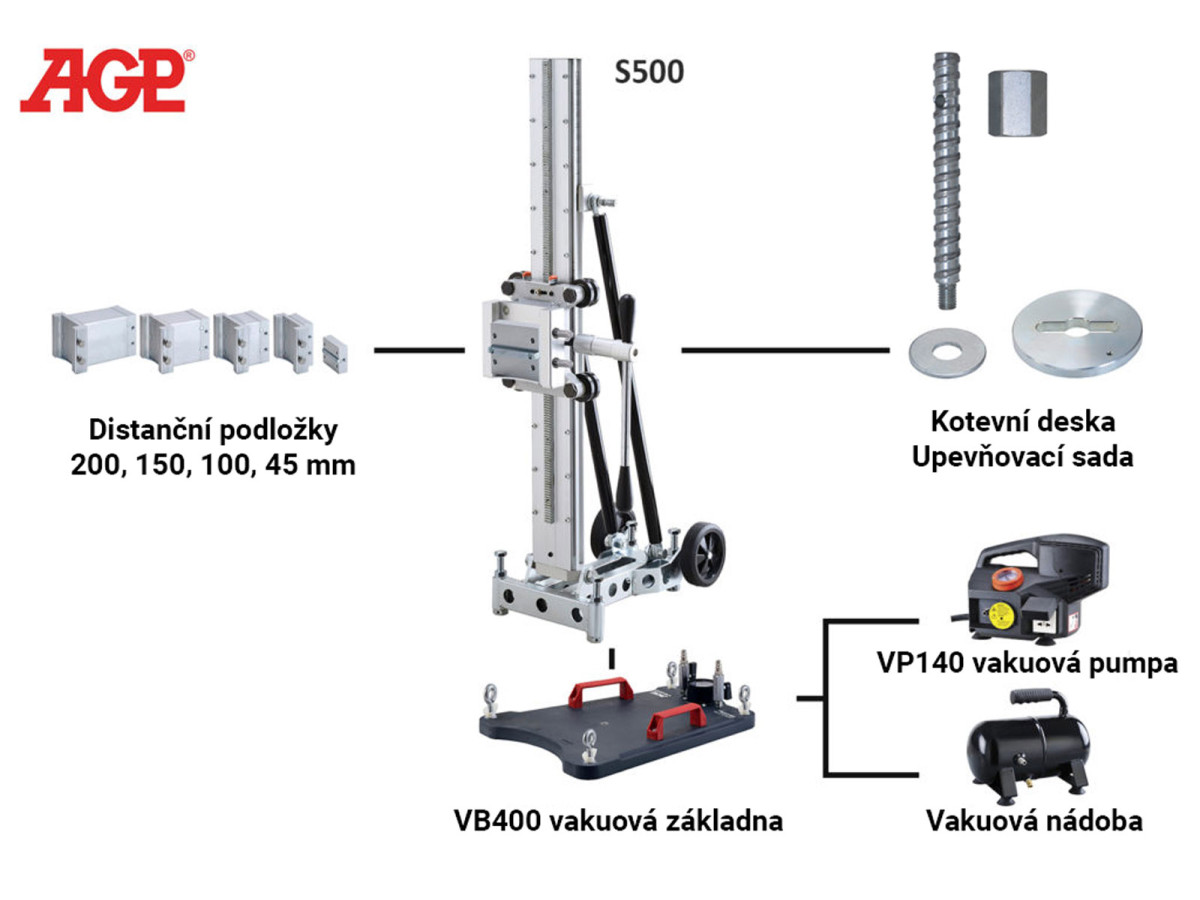

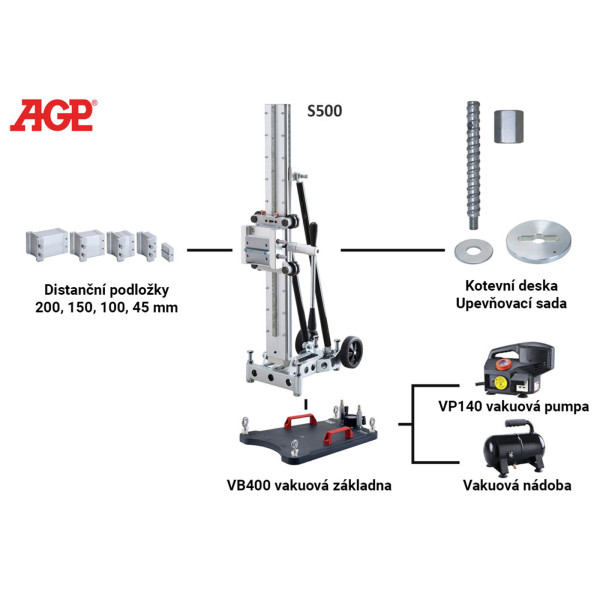

S500 môže byť ukotvený pomocou "upevňovacej sady" a "kotvovej dosky" pre upevnenie vŕtacieho stojanu s metódou kotvového upnutia. Alebo možno použiť vákuový upevňovací systém s rôznymi doplnkami, ako je vákuová podložka s vákuovou pumpou v situáciách, keď kotvenie do materiálu nie je možné.
Systém vákuového upnutie by mal byť používaný len pre upevnenie na vodorovný povrch a pre maximálny priemer 112 mm. U väčších rozmerov musí byť použitý systém upevnenia kotiev. (Oba systémy upevnenia nie sú súčasťou balenia)
| Model | S500 |
|---|---|
| Max. priemer vŕtania | 350 mm |
| Max. kapacita s použitím "dištančných podložiek" | 500 mm |
| Efektívne zdvih | 690 mm |
| Efektívne zdvih (predĺžené modely) | 1390 mm (model S500 1,6m) 1760 mm (model S500 2,0m) |
| Max. uhol / sklon | 45° |
| Rozmery (D x Š x V) | 480 x 240 x 1025 mm |
| Hmotnosť | 19,08 kg |
Rozsah dodávky (balenie obsahuje):
- Stojan na vŕtačky
- Kľučka posuvu
- Kľúč M19 kombinovaný
